Термопара широко используется в различных устройствах измерения температуры и системах сбора данных. Термопара является наиболее популярным типом датчика температуры, поскольку он надежный, универсальный, обладает низкой инертностью, относительно недорогой и позволяет измерять температуру в широком диапазоне.

Использование различных термопар, позволяет измерять температуру в очень широком диапазоне: от -250C и до 2500C. Правда из-за своей конструктивной особенности, термопара не может обеспечить повышенную точность измеренной температуры. Погрешность измерения, как правило, находится в пределах 0,5…2С.

Зачастую, термопары используются для контроля температурного режима в производственных процессах. В быту термопара применяется во многих устройствах, например, в некоторых типах паяльников, в духовках газовых плит и так далее. Так же следует отметить, что большинство мультиметров имеют функцию измерения температуры. Для этого в комплекте с мультиметром идет термопара, которая подключается к соответствующему разъему:

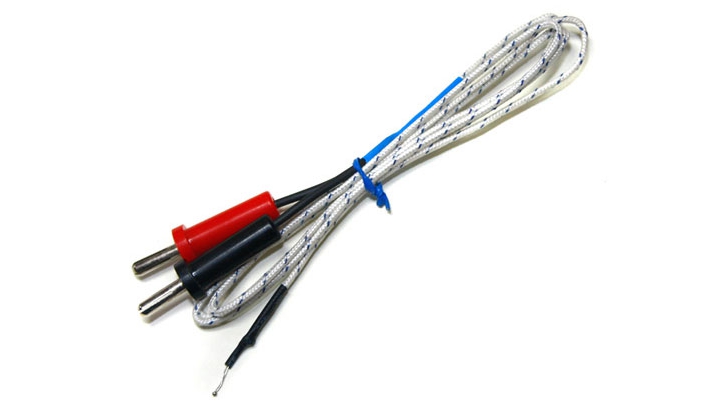

термопара для мультиметра
Принцип действия термопары

Принцип действия термопары основан на эффекте, который обнаружил в 1821 году немецкий — эстонский физик Томас Иоганн Зеебек. Он заметил, что при соединении двух проводников из разнородных металлов в них возникает напряжение (термоЭДС), величина которого зависит от степени нагрева места соединения. Позднее это явление стали называть термоэлектрическим эффектом или эффект Зеебека.

принцип действия термопары

Фактическое напряжение, генерируемое термопарой зависит от температуры нагрева и от типа используемых металлов. Напряжение это не велико и, как правило, составляет от 1 до 70 мкВ на 1 градус Цельсия.

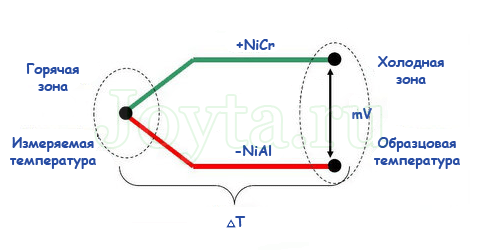

При подключении термопары к измерительному прибору получается еще один термоэлектрический переход. Таким образом, фактически получается два перехода находящихся в разных температурных режимах, поэтому входной сигнал на измерителе будет пропорционален разности температур между этими двумя переходами.

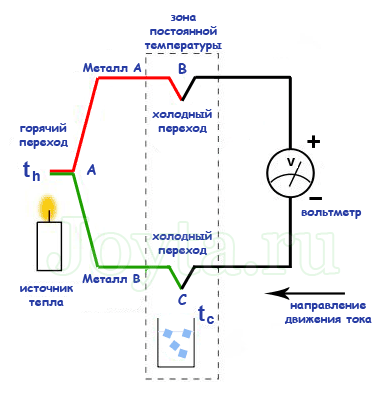

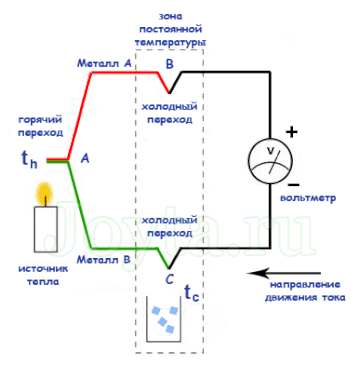

схема замера напряжения на термопаре

Для того, чтобы измерить абсолютную температуру, применяют метод известный как «компенсация холодного спая». Его суть заключается в том, что второй переход (который вне зоны измеряемой температуры) помещают при постоянной (образцовой) температуре. Ранее для этого использовали стандартный метод – помещая данный переход в ледяную воду.

На сегодняшний день применяют дополнительный датчик температуры расположенный в непосредственной близости от второго перехода, и по показаниям дополнительного температурного датчика измерительный прибор вносит коррекцию в результат измерения. Это значительно упрощает общую схему измерения, поскольку термопару и измерительный элемент, с элементом температурной компенсацией, можно объединить в единое целое.
Конструктивное исполнение

Термопары изготавливаются в различных формах. Они бывают бескорпусными, то есть спай двух металлов не закрыт защитным кожухом. Это обеспечивает очень быстрое время измерения и низкую инертность:

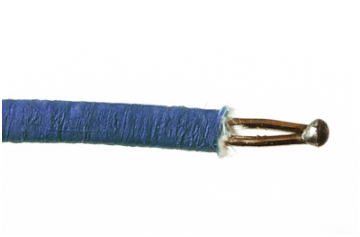

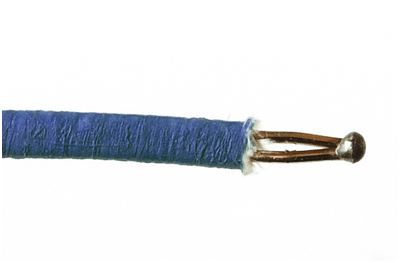

термопара без кожуха

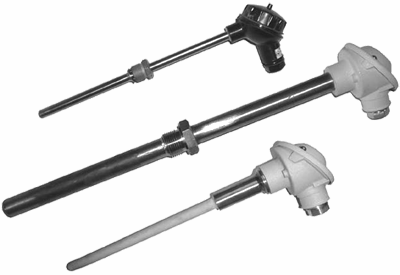

Так же термопары могут быть доступны и в качестве зонда. Этот тип широко используется как в измерительных приборах бытового назначения, так и в производстве, где необходимо защитить термопару от агрессивной среды технологического процесса.

термопара зонд
Типы термопар

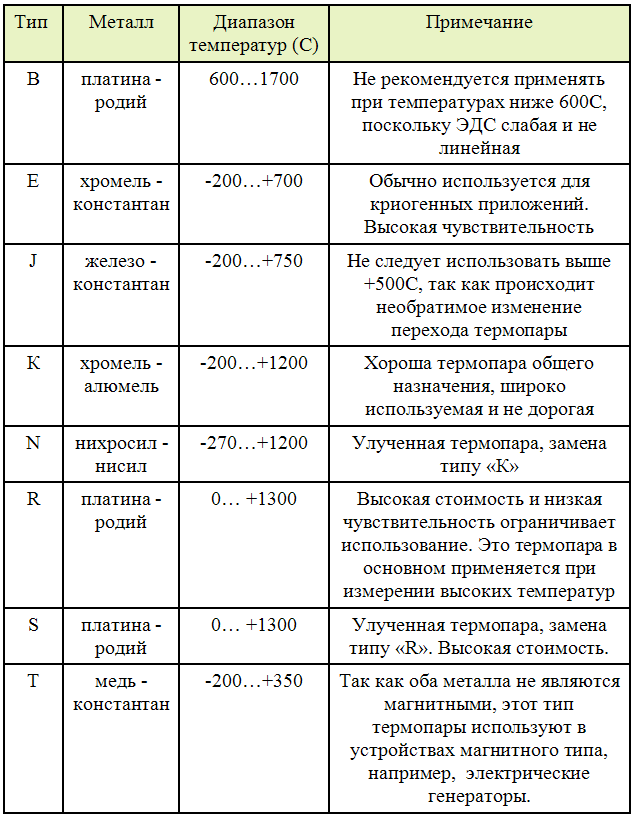

Термопары различаются между собой в основном по типу используемых металлов. Существует несколько стандартов:
