Сигнализация для велосипеда. Схема

Сообщений 1 страница 3 из 3

1

Обычное противоугонное устройство для велосипеда редко останавливает похитителя, который иногда способен утащить велосипед на руках. Нет совершенной защиты от похищения, но непродолжительный тревожный сигнал способен отпугнуть случайного вора.

Предлагаемая сигнализация для велосипеда активизируется, если едва лишь изменится его положение, либо если к нему дотронутся. Тревожный звук, издаваемый пьезоэлектрическим излучателем, продолжается в течение 30 сек. После завершения первой серии тревоги, происходит повтор до тех пор, пока сигнализация не будет отключена.

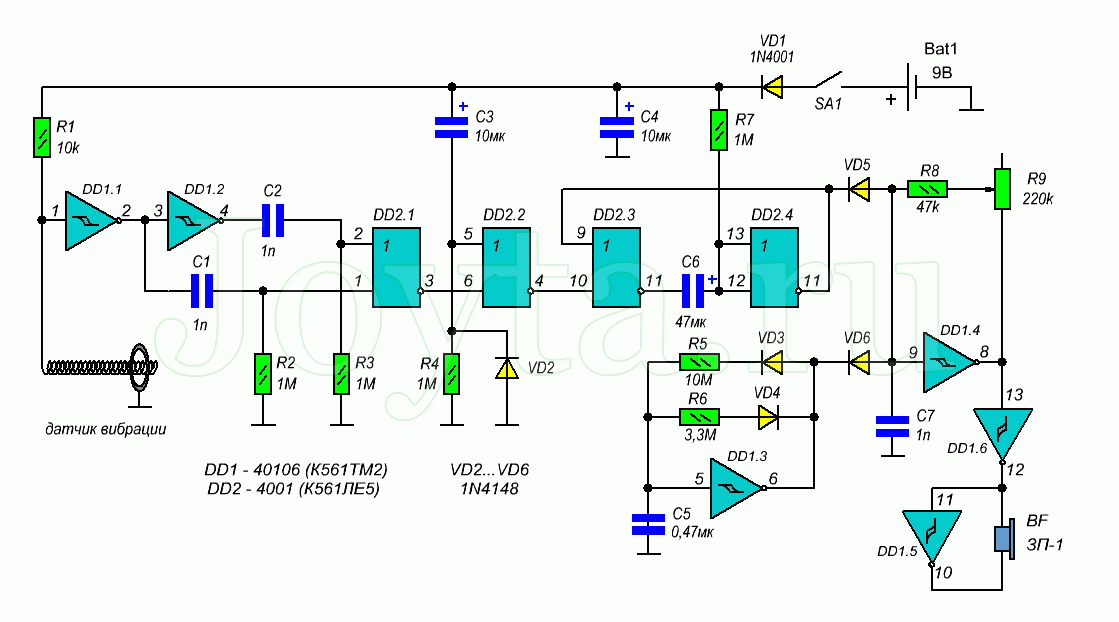

Описание работы сигнализации для велосипеда

Охранная сигнализация для велосипеда имеет из трех основных блока: датчик вибрации, таймер задержки активации сирены, звуковой генератор тревоги.
https://forumupload.ru/uploads/0019/8b/c2/13/97580.gif
Датчик вибрации сигнализации велосипеда выполнен из довольно длинной и гибкой пружины, один конец которой необходимо припаять к небольшому кусочку двухстороннего стеклотекстолита (10 мм х 10 мм). Затем данный фрагмент нужно перпендикулярно припаять к печатной плате со стороны пайки. Второй конец пружины продет через облуженную шайбу, которая так же припаяна к плате. Таким образом, в момент удара пружина то замыкает на шайбу, то нет, что приводит к изменению сигнала на инверторах DD1.1 и DD1.2.

При появлении положительного импульса на входе 1 элемента DD2.1 в этот же момент на входе 2 этого же элемента появляется отрицательный импульс и на оборот. Импульс с выхода 3, пройдя через инвертор DD2.2, запускает одновибратор на логических элементах DD2.3 и DD2.4, который выполняет 30 сек. задержку. Данная задержка рассчитывается по формуле: t1 = 0,7 х R7 х С6, где R7 в мегаомах, С6 в микрофарадах.

Цепь элементов R4 и C3 обеспечивают временную задержку после включения питания сигнализации, необходимую для того, чтобы успокоился пружинный датчик и не было ложных срабатываний. Временная задержка рассчитывается следующим образом : t2 = 0,7 х R4 х C3.

Источником звука служит пьезоизлучатель. Прямоугольные сигналы на  пьезоизлучатель поступают с триггера Шмитта на элементе DD1.4. Его частота определяется параметрами элементов С7, R8, R9. Чтобы создать достаточную мощность звукового сигнала, эта частота генератора должна совпадать с резонансной частотой пьезоизлучателя. Чтобы обратить внимание окружающих, звуковой сигнал сменяется звуковым сигналом низкой частоты создающего вторым мультивибратором.

Для выбора иной длительности прерывистого звука велосипедной сигнализации, следует подобрать емкость конденсатора С6 от 10 до  100 мкФ.

2

Беспроводная охранная сигнализация. Схема и описание
В связи с увеличением количества машин и удаленностью гаражей от места жительства их хозяев, большинство автолюбителей вынуждены оставлять свое авто рядом с домом. В связи с этим появляется вопрос об осуществлении безопасности машины от угона и грабежа в дневное и ночное время.

Основная доля всех противоугонных средств содержит в себе функцию затрудняющую запуск двигателя автомобиля. Так же бывают сигнализации, которые срабатывают на  удар или качение и оповещают хозяина сиреной о вероятном похищении автомобиля. Но минус таких устройств в том, что они в ночное время будят всех жильцов дома, доставляя им неудобство. Описанная в данной статье беспроводная охранная сигнализация свободна от этого недостатка. так же данную схему можно адаптировать и для домашней сигнализации.
Описание работы охранной сигнализации

Беспроводная охранная сигнализация построена на трех модулях: датчик качения SA1, электронный модулятор, собранный на транзисторах VT2, VT3 и генератор высокой частоты ЧМ диапазона. В режиме ожидания контакты датчика качения не замкнуты и электропитание от аккумулятора автомобиля подается исключительно на генератор высокой частоты.
https://forumupload.ru/uploads/0019/8b/c2/13/413934.gif
Радиоприемник ЧМ диапазона, расположенный в квартире, настраивают на  рабочую частоту генератора охранной сигнализации, индикатор настройки является   исчезновение шума в динамике приемника.

При срабатывании датчика SA1, через его контакты включается электропитание на модулятор, являющийся простым мультивибратором. Мультивибратор производит колебания низкой частоты, которые посредством резистора R5 передаются на вход генератора высокой частоты и модулируют высокочастотный сигнал. В результате всего этого в динамике слышен прерывистый тревожный звук.

Если у автомобиля будет снят аккумулятор, то это можно будет определить по возросшему шуму в радиоприемнике. Несущая частота передатчика беспроводной охранной сигнализации задается частотой кварца Q1 и как правило находится в диапазонах УКВ 64 — 75 МГц или FM 88 — 108 МГц. Дальность действия охранной сигнализации без подсоединения внешней антенны составляет около 50 м.

Детали беспроводной охранной сигнализации

В устройстве применены небольшие детали. Резисторы постоянные типа МЛТ 0,125Вт, конденсаторы постоянные типа К10-6, конденсаторы электролитические  типа К50-6. Катушка индуктивности L1 содержит 6 витков намотанных на оправе диаметром 6мм медным проводом ПЭЛ 0,6. Катушка L2 содержит 2 витка медного провода ПЭЛ 0,3 которая наматывается рядом с катушкой L1.

Все элементы схемы располагаются на печатной плате, изготовленной из листового стеклотекстолита, имеющий толщину 1 мм. Если все детали исправны передатчик сразу начинает работать. Единственное что может потребоваться это подобрать емкость конденсатора С5 чтобы приемник улавливал радиосигнал передатчика в каком либо из диапазонов УКВ или FM

Источник: «Домашний электрик и не только» В.М.Пестриков

3

Схема ЧМ приемника на микросхеме TDA7000

В данной статье приведена схема  ЧМ приемника на TDA7000  диапазона 64 — 108 МГц, который прост в управлении и обладает хорошей чувствительностью. Работает приемник от напряжения питания 9В…12В. Потребляемый ток не более 50мА при среднем уровне громкости. Чувствительность составляет около 5 мкВ/м.

В качестве звукоизлучателя можно применить динамическую головку либо наушники с номинальным сопротивлением 8 Ом. Мощность на выходе, которую обеспечивает ЧМ приемник, составляет 0,5Вт.
Описание работы схемы ЧМ приемника на TDA7000
https://forumupload.ru/uploads/0019/8b/c2/13/944870.gif

ЧМ приемник на TDA7000 состоит из двух самостоятельных блоков: из ЧМ тюнера и низкочастотного усилителя. В основе схемы ЧМ тюнера лежит микросхема TDA7000, содержащая в себе полнофункциональный модуль радиоприемника, начиная от антенного вывода и заканчивая низкочастотным звуковым выходом.
Состав тракта ЧМ приемника:

    Колебательный контур входной, имеющий частоту принимаемой радиостанции;
    Подстраиваемый гетеродин, посредством которого совершается поиск радиостанции;
    Смеситель, выполняющий фильтрацию нужного радиосигнала среди помех;
    Детектор частоты, выделяющий сигнал от ЧМ несущей;
    Предварительный НЧ усилитель.

Обвязка микросхемы TDA7000 не требует большого числа внешних радиоэлементов. Модуль, отвечающий за подстройку на нужную станцию, состоит из конденсаторов С3, С4, варикапа VD2 и дросселя L1. Настройка на определенную станцию происходит за счет изменения напряжения на варикапе VD2 путем увеличения — уменьшения сопротивления переменного резистора R2. Для уменьшения воздействия радиочастотных помех на радиоприем, в схему добавлен LC контур состоящий из индуктивности L2 и конденсаторов  C16, C17, С18.

Схема усилителя низкой частоты построена на микросхеме DA2 (LM386N-1), являющаяся усилителем НЧ с одним каналом. Свечение светодиода HL1 указывает на наличие напряжения питания. Для регулировки уровня громкости предназначен переменный резистор R7.

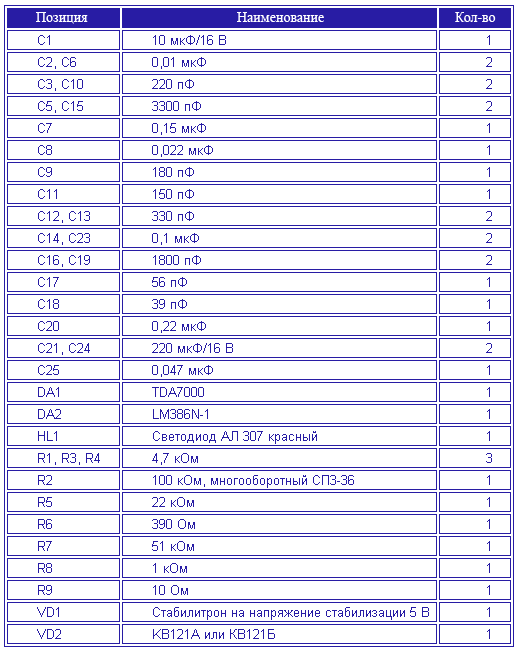

https://forumupload.ru/uploads/0019/8b/c2/13/725923.png

Параметры намотки индуктивностей

Индуктивность  L1 намотана медным проводом ПЭВ 0,6 на оправе диаметром 3 мм и содержит 5 витков; L2 намотана тем же проводом и содержит 6 витков намотанных на оправе диаметром 5 мм.

Настройка ЧМ приемника TDA7000

Путем сжимания и разжимания индуктивности L1 необходимо уложить частотный диапазон 64 — 108 МГц в рамки диапазона регулирования переменного резистора R2, отвечающего за настройку на радиоволну. Затем желательно эту катушку зафиксировать, к примеру, накапать на нее несколько капель парафина. Индуктивность L2 отвечает за надежный прием станций расположенных по краям диапазона.

Источник: Юный Техник 10/2003

Отредактировано somoveu (11.01.2022 13:12:39)
