Модули Arduino

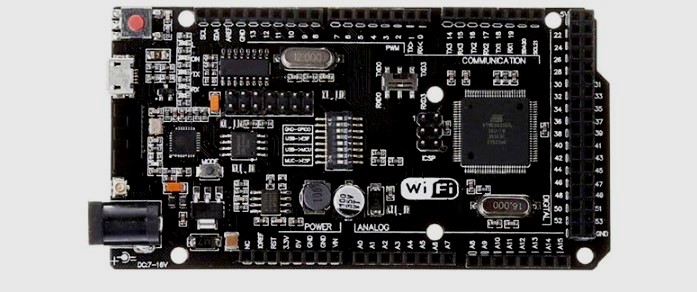

Модули базовых контроллеров Arduino  получили широкое распространение благодаря своей универсальности. Популярные платы Arduino Uno и Leonardo имеют достаточный набор периферии, а платы Mega и Due — расширенный. Даже компактные модули типа Pro, Micro и Nano подойдут для собственного проекта. В последнее время появились модули Mega сразу с установленным SoC ESP8266 и беспроводной связью Wi-Fi на борту.

Модули Arduino представляют собой платы со встроенным процессором, памятью и периферией, которая позволяет реализовать базовый функционал посредством одной всего платы. Для расширения возможностей служат дополнительные модули-шилды, которые работают с двигателями и сенсорами различных типов, а также способны читать и писать на карты памяти и накопители, поддерживают USB Host, умеют работать с Ethernet, Bluetooth и Wi-Fi. Модули расширения уровня Industrial имеют гальваническую развязку, а модули для умного дома подойдут с целью прототипирования устройств IoT ( «интернета вещей»). Вы даже можете сделать свой собственный web-сервер на основе Arduino.

На сегодняшний день существует множество оригинальных разновидностей и популярных клонов, а также огромное количество совместимых модулей-шилдов. Обратите внимание на приведенную Arduino Nano — это компактный модуль с 8-битным контроллером, на борту которого размещается приличный набор периферии (аналого-цифровые преобразователи, ШИМ-генераторы и таймеры, последовательные интерфейсы и так далее).

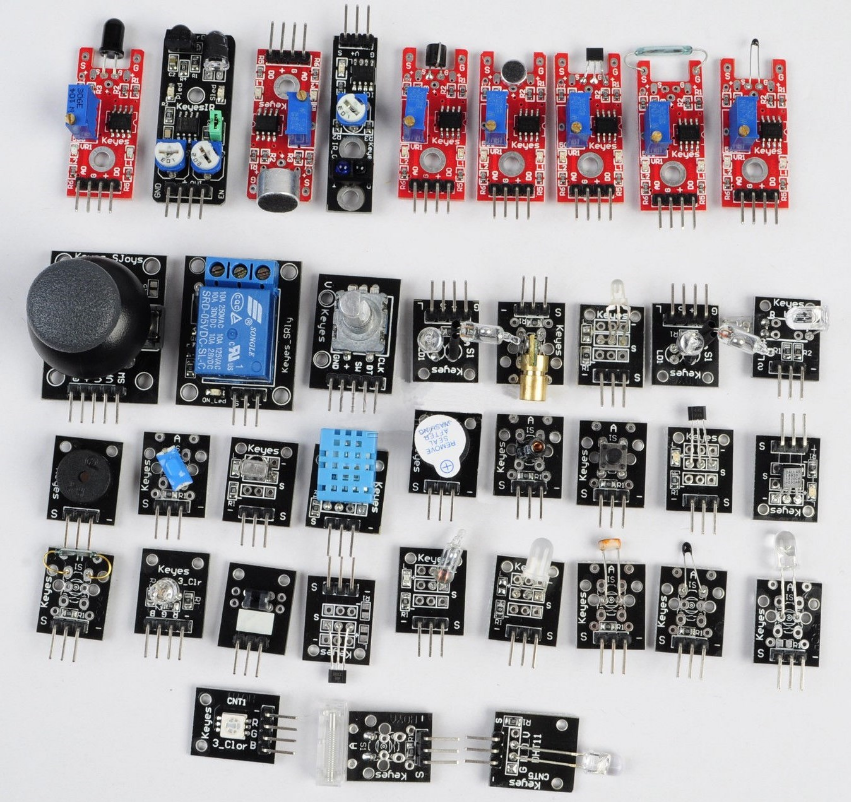

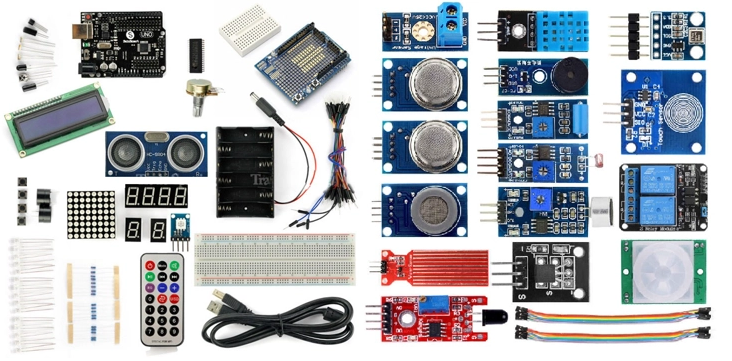

Для прототипирования и обучения доступен огромный арсенал периферии. Это разнообразные сенсоры, большинство типов датчиков и исполнительных механизмов, различные дисплеи, буферные и усилительные модули, драйверы двигателей, модули для беспроводной связи и управления. Модули комбинируются с основной платой-контроллером и затем конфигурируются в среде Arduino IDE.

Для создания проектов не требуется специальных навыков, так как для создания скетчей-программ (прошивок) для микроконтроллеров Arduino, а также для подключения, загрузки кода и мониторинга обмена данными служит специальная программная оболочка Arduino IDE, которая постоянно обновляется сообществом. На сегодняшний день Arduino IDE имеет качественные дополнения и расширения, в том числе позволяющие программировать 32-битные микроконтроллеры. Для работы с платами Arduino не требуется специальный загрузчик-отладчик или программатор, вся основная работа осуществляется средствами платформы Arduino.

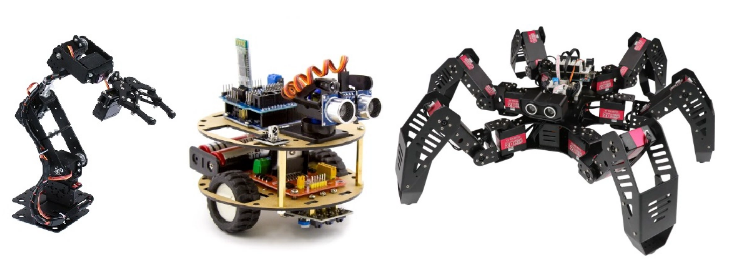

Робототехнические наборы электронного конструктора Arduino дают начальные представления о принципах работы и управления, обратной связи и об обработке сигналов с сенсоров — это идеальный вариант для первых шагов в робототехнике и обучению программированию простейших алгоритмов.

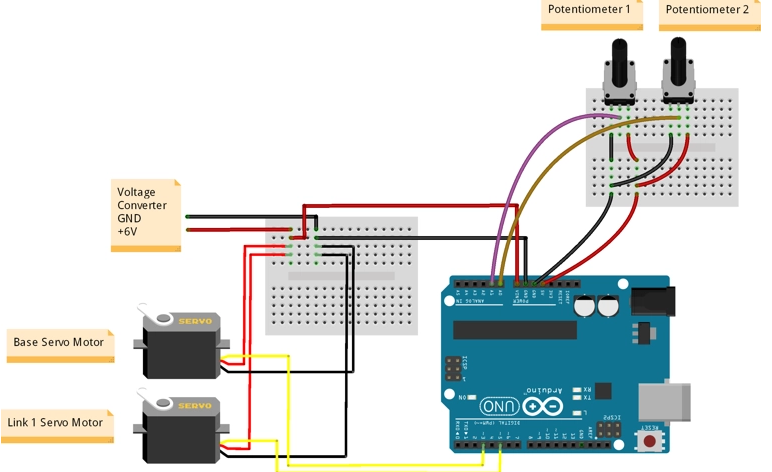

Базовый механизм можно создать, имея всего две серво-машинки и два аналоговых источника сигнала для управления. Для прототипа даже не понадобятся паяльные принадлежности — весь проект собирается на монтажных беспаечных платах Arduino.

Таким образом, Arduino может стать доступной платформой для первых шагов с целью изучения программирования:  для детей и взрослых существует множество интересных наборов модулей и базовых проектов.

Что может быть лучше и интереснее, чем собрать за вечер управляемого робота или автомобиль? Одновременно, возможности среды Arduino позволяют профессионалам разрабатывать прикладные проекты для промышленной автоматики и для умного дома. Arduino — это открытая платформа, и вы тоже можете стать разработчиков, создать собственный проект и присоединиться к сообществу Arduino.

Как же процессор узнаёт, что именно ему следует делать? Вы должны рассказать ему это. Написание сообщений для Arduino называется программирование. Существует язык для общения с микроконтроллером, упрощённый и адаптированный специально для Arduino. Освоить этот язык совсем не сложно при желании и определённой настойчивости, даже если вы никогда раньше не программировали.

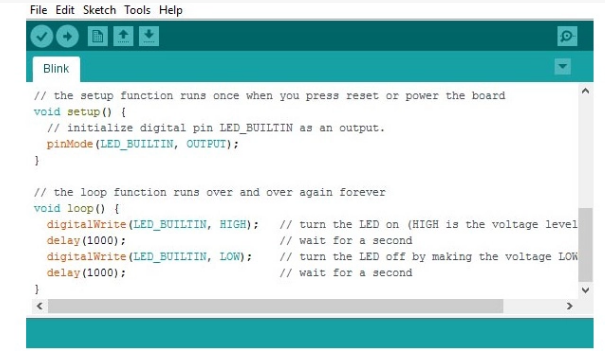

И для упрощения этого процесса разработана специальная программная среда – Arduino IDE. В её состав включены десятки примеров хороших, работающих программ. Изучив их, вы очень быстро многое узнаете о языке общения с Arduino.

Arduino позволит вашим программам выйти из виртуального мира в мир реальный. Вы сможете увидеть, как написанные вами программы заставляют мигать светодиод или вращать вал двигателя, а затем делать и более сложные и полезные вещи. Arduino позволит вам узнать много нового и интересного и в электронике, и в программировании. В итоге это может послужить вам отличным хобби, увлекательным занятием с детьми, замечательным и полезным времяпровождением.

Вы можете заказать Arduino и множество разнообразных датчиков для него в китайском онлайн-магазине Али-Экспресс. Здесь цены ниже, но доставка занимает время от 3 недель до 1,5 месяцев. Можно заказать Arduino в магазине электроники Voltiq.ru. Здесь цены чуть выше, чем в китайских интернет-магазинах, но не придётся ждать целый месяц. Ещё один хороший магазин электроники и робототехники – FastNVR.ru.

Сейчас в мире людей, увлечённых техникой, наблюдается настоящая "ардуиномания". Этому маленькому загадочному устройству посвящены тысячи статей, сотни блогов и форумов. Так что же это такое - Arduino? И почему он обрёл столь большую популярность? Arduino — торговая марка аппаратно-программных средств для построения простых систем автоматики и робототехники, ориентированная на непрофессиональных пользователей. Arduino — это электронный конструктор и удобная платформа быстрой разработки электронных устройств для новичков и профессионалов. Платформа пользуется огромной популярностью во всем мире благодаря удобству и простоте языка программирования, а также открытой архитектуре и программному коду. Устройство программируется через USB без использования программаторов.

Программная часть состоит из бесплатной программной оболочки (IDE) для написания программ, их компиляции и программирования аппаратуры. Аппаратная часть представляет собой набор смонтированных печатных плат, продающихся как официальным производителем, так и сторонними производителями. Полностью открытая архитектура системы позволяет свободно копировать или дополнять линейку продукции Arduino.

Arduino может использоваться как для создания автономных объектов автоматики, так и подключаться к программному обеспечению на компьютере через стандартные проводные и беспроводные интерфейсы.

С 2008 года в компании-разработчике начался раскол, выразившийся в существовании двух независимых ветвей развития и продаж под одной торговой маркой: одна на сайте arduino.cc, другая на arduino.org. Докризисные изделия на обоих сайтах продаются под одинаковыми названиями. Набор новых изделий на сайтах различается. Также существует две ветви Arduino IDE, поддерживающие разный набор плат и библиотек. Одинаковые названия и пересекающиеся номера версий IDE вносят путаницу. Тем не менее, говоря об Ардуино, обычно подразумевают первоначальную ветвь проекта на сайте arduino.cc.

Применение Arduino довольно разнообразно, его можно использовать, как и для простейших примеров, так и для довольно сложных механизмов, среди которых манипуляторы, роботы или производственные станки. Некоторые умельцы умудряются на основе таких систем делать планшеты, телефоны, системы наблюдения и безопасности домов, системы «умный дом» или просто компьютеры. Их даже можно использовать для создания примитивных систем виртуальной реальности. Всё благодаря довольной универсальной аппаратной составляющей и возможностям, которые предоставляет программирование Arduino.
Аппаратная часть

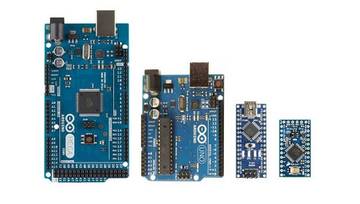

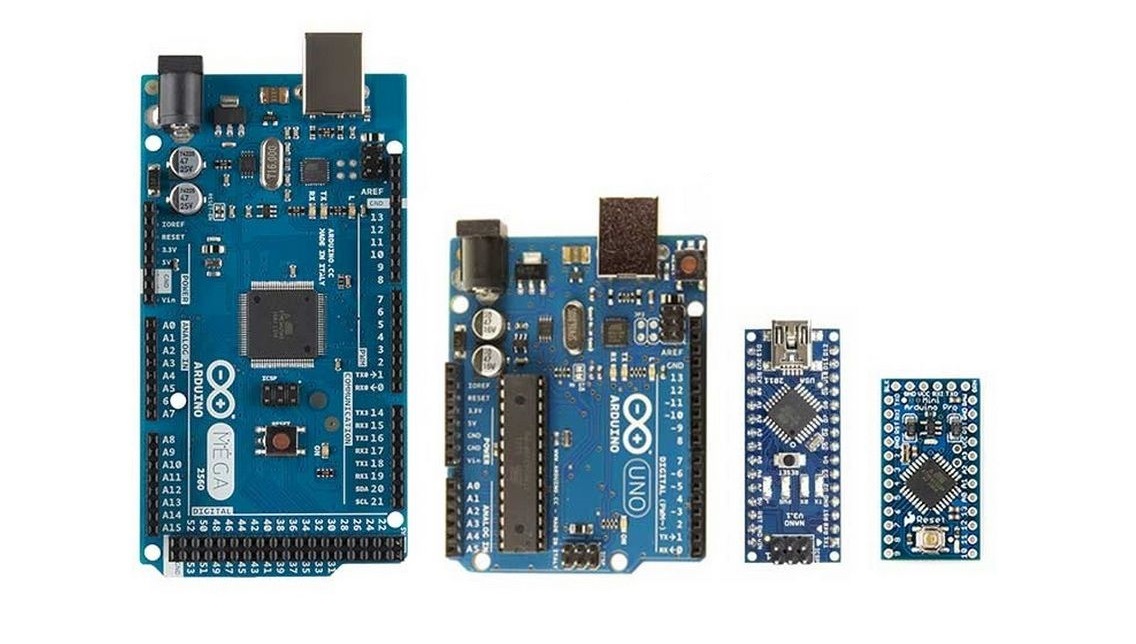

Под торговой маркой Arduino выпускается несколько плат с микроконтроллером и платы расширения (так называемые шилды). Большинство плат с микроконтроллером снабжены минимально необходимым набором обвязки для нормальной работы микроконтроллера (стабилизатор питания, кварцевый резонатор, цепочки сброса и т. п.).
Конструктив

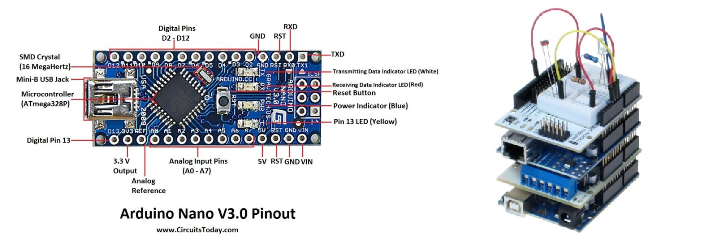

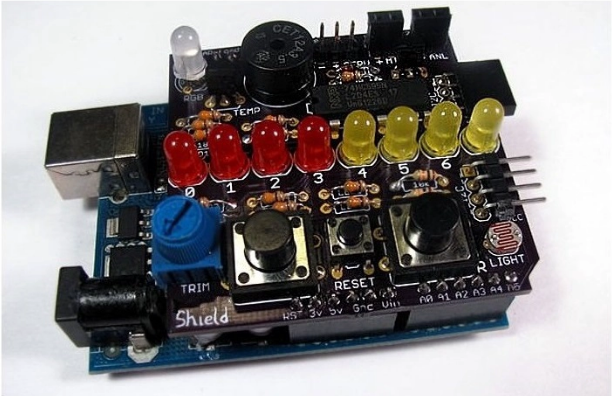

Arduino и Arduino-совместимые платы спроектированы таким образом, чтобы их можно было при необходимости расширять, добавляя в устройство новые компоненты. Эти платы расширений подключаются к Arduino посредством установленных на них штыревых разъёмов. Существует ряд плат с унифицированным конструктивом, допускающим конструктивно жесткое соединение процессорной платы и плат расширения в стопку через штыревые линейки. Кроме того, выпускаются платы уменьшенных габаритов (например, Nano, Lilypad) и специальных конструктивов для задач робототехники. Независимыми производителями также выпускается большая гамма всевозможных датчиков и исполнительных устройств, в той или иной степени совместимых с базовым конструктивом Ардуино.

В концепцию Arduino не входит корпусной или монтажный конструктив. Разработчик выбирает метод установки и механической защиты плат самостоятельно.
Миниатюрные клоны Arduino

Помимо стандартных конструктивов Ардуино сторонние разработчики создали множество миниатюрных клонов, сохранив только архитектурную и программную совместимость. Среди этих клонов выделяется линейка продуктов Microduino. Линейка содержит полноценный набор конструктивно совместимых процессорных модулей, модулей связи, сенсоров и исполнительных устройств, практически не уступая ассортименту классических модулей Arduino. Как и Arduino, сборка плат производится в стопки.

Плата Femtoduino

Самый миниатюрный клон был выпущен под торговой маркой Femtoduino. Его размеры всего 15*20 мм, включая разъем micro USB, стабилизатор напряжения и полный комплект ввода-вывода Arduino UNO. Той же компанией выпущен самый нафаршированный миниатюрный клон под торговой маркой IMUduino. Это клон Arduino Leonardo с поддержкой USB Host (клавиатура и мышь), Bluetooth 4 Low Energy, шестиосный гироскоп/акселерометр, трехосный магнитометр (компас), барометр. Размер устройства 16*40 мм. К сожалению, проект на данный момент не предлагает совместимых по цоколевке плат расширения.
Микроконтроллер

Микроконтроллеры для Arduino отличаются наличием предварительно прошитого в них загрузчика (bootloader). С помощью этого загрузчика пользователь загружает свою программу в микроконтроллер без использования традиционных отдельных аппаратных программаторов. Загрузчик соединяется с компьютером через интерфейс USB (если он есть на плате) или с помощью отдельного переходника UART-USB. Поддержка загрузчика встроена в Arduino IDE и выполняется в один щелчок мыши.

На случай затирания загрузчика или покупки микроконтроллера без загрузчика разработчики предоставляют возможность прошить загрузчик в микроконтроллер самостоятельно. Для этого в Arduino IDE встроена поддержка нескольких популярных дешевых программаторов, а большинство плат Arduino имеет штыревой разъем для внутрисхемного программирования (ICSP для AVR, JTAG для ARM).

В Arduino IDE от компании, базирующейся на сайте arduino.cc, встроена возможность создания своих программно-аппаратных платформ. Этой возможностью пользуются сторонние компании, добавляющие в Arduino IDE свои наборы плат и компиляторов-загрузчиков к ним. Компания на сайте arduino.org не поддерживает такую возможность.
AVR

В линейке устройств Arduino в основном применяются микроконтроллеры Atmel AVR: ATmega328, ATmega168, ATmega2560, ATmega32U4, ATTiny85 с частотой тактирования 16 или 8 МГц. В старых изделиях применялись ATmega8, ATmega1280 и другие.
ARM Cortex M

Есть также платы на процессоре ARM Cortex M.
ESP8266

Сторонние разработчики портировали в Arduino поддержку популярного Wi-Fi микроконтроллера ESP8266. Теперь компилировать и загружать прошивку для ESP8266 со своими скетчами и поддержкой Wi-Fi можно прямо из Arduino IDE, получая одноплатную схему с поддержкой сети Wi-Fi. Подробное русскоязычное описание процесса установки и доступного API здесь, пример работы здесь.
Intel x86

В рамках сотрудничества со сторонними производителями в Arduino IDE была включена поддержка некоторых аппаратных средств Intel x86. Intel Galileo (процессор Intel Quark X1000 400 МГц), Intel Edison и Arduino 101 — Arduino-совместимые платы на Intel x86 архитектуре. Платы механически и электрически совместимы с периферийными платами Ардуино. Платы функционируют под собственной ОС Linux, поверх которой работает приложение, позволяющее загружать и исполнять скетчи Arduino.
Периферия

Порты ввода-вывода микроконтроллеров оформлены в виде штыревых линеек. Никакого буферизирования, защиты, конвертации уровней или подтяжек, как правило, нет. Микроконтроллеры питаются от 5В или 3,3В, в зависимости от модели платы. Соответственно порты имеют такой же размах допустимых входных и выходных напряжений. Программисту доступны некоторые специальные возможности портов ввода-вывода микроконтроллеров, например широтно-импульсная модуляция , аналогово-цифровой преобразователь, интерфейсы UART, SPI, I2C. Количество и возможности портов ввода-вывода определяются конкретным вариантом микропроцессорной платы.

Помимо портов на платах микроконтроллеров иногда устанавливается периферия в виде интерфейсов USB или Ethernet. Опциональный набор внешней периферии на модулях расширения включает в себя:

    USB Device (чаще всего как виртуальный COM порт через FTDI FT232, имеются также версии с эмуляцией USB HID Class клавиатур и мышек).
    Проводной и беспроводной Ethernet как на основной плате так и на платах расширения.
    Модуль GSM и другие беспроводные интерфейсы.
    USB Host.
    SD card.
    Модуль управления низковольтным мотором на базе L298. Поддерживаются шаговый и коллекторный двигатели с напряжением до 12В и током до 2А на канал. Могут подключаться также реле, электромагниты и т. п. Модуль не имеет гальванической развязки.
    Графический ЖКИ индикатор.
    Модуль с макетным полем.

Сторонние производители выпускают широкую гамму датчиков и исполнительных устройств, подключаемых к Arduino. Например, гироскопы, компасы, манометры, гигрометры, термометры, релейные модули, индикаторы, клавиатуры и т. п. Всё это превращает Arduino в универсальное ядро системы, которое может быть сконфигурировано совершенно разнообразными способами.

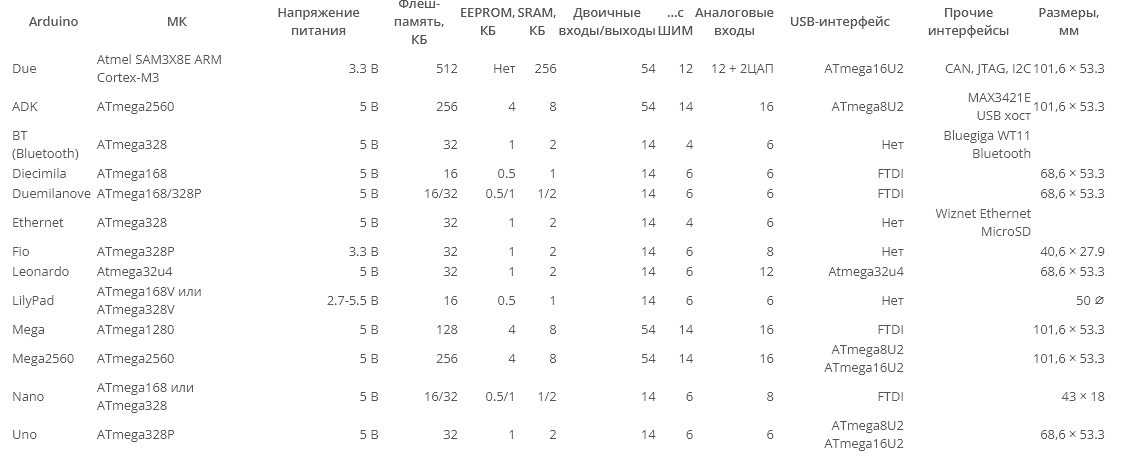

Характеристики популярных микроконтроллерных плат проекта Ардуино (таблица)

Язык программирования

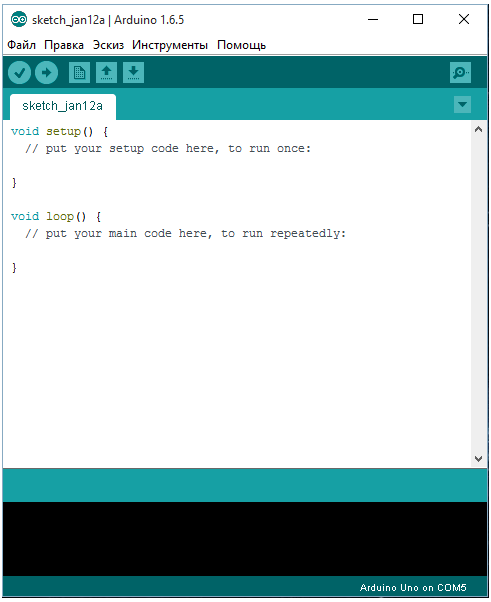

Программирование ведется целиком через собственную программную оболочку (IDE), бесплатно доступную на сайте Arduino. В этой оболочке имеется текстовый редактор, менеджер проектов, препроцессор, компилятор и инструменты для загрузки программы в микроконтроллер. Оболочка написана на Java на основе проекта Processing, работает под Windows, Mac OS X и Linux.

Язык программирования Arduino является стандартным C++ (используется компилятор AVR-GCC) с некоторыми особенностями, облегчающими новичкам написание первой работающей программы.

    Программы, написанные программистом Arduino называются наброски (или иногда скетчи) и сохраняются в файлах с расширением .ino. Эти файлы перед компиляцией обрабатываются препроцессором Ардуино. Также существует возможность создавать и подключать к проекту стандартные файлы C++.
    Обязательную в C++ функцию
    main()
    препроцессор Arduino создает сам, вставляя туда необходимые «черновые» действия.
    Программист должен написать две обязательные для Arduino функции
    setup()
    и
    loop()
    . Первая вызывается однократно при старте, вторая выполняется в бесконечном цикле.
    В текст своей программы (скетча) программист не обязан вставлять заголовочные файлы используемых стандартных библиотек. Эти заголовочные файлы добавит препроцессор Arduino в соответствии с конфигурацией проекта. Однако пользовательские библиотеки нужно указывать.
    Менеджер проекта Arduino IDE имеет нестандартный механизм добавления библиотек. Библиотеки в виде исходных текстов на стандартном C++ добавляются в специальную папку в рабочем каталоге IDE. При этом название библиотеки добавляется в список библиотек в меню IDE. Программист отмечает нужные библиотеки и они вносятся в список компиляции.
    Arduino IDE не предлагает никаких настроек компилятора и минимизирует другие настройки, что упрощает начало работы для новичков и уменьшает риск возникновения проблем.

Простейшая Arduino-программа состоит из двух функций:

    setup()
    : функция вызывается однократно при старте микроконтроллера.
    loop()
    : функция вызывается после setup () в бесконечном цикле все время работы микроконтроллера.

Уже готовую к работе на микроконтроллере программу называют прошивкой. Может быть как один проект, так и проекты Arduino, поэтому каждую прошивку желательно было бы хранить в отдельной папке, чтобы ускорить процесс нахождения нужных файлов. Она прошивается на кристалл МК посредством специализированных устройств: программаторов.

"Ардуино" имеет одно преимущество – ему не нужен программатор. Всё сделано так, чтобы программирование Arduino для начинающих не составляло труда. Написанный код можно загрузить в МК посредством USB-шнура. Достигается это преимущество не каким-то встроенным уже заранее программатором, а спецпрошивкой – бутлоадером. Бутлоадер является специальной программкой, которая запускается сразу после подключения и слушает, будут ли какие-то команды, прошивать ли кристалл, есть ли проекты Arduino или нет. Из использования бутлоадера выплывает несколько очень привлекательных плюсов:

Использование только одного канала связи, что не требует дополнительных затрат по времени. Так, проекты Arduino не требуют, чтобы вы подключали множество различных проводов, и возникала путаница при их использовании. Для успешной работы хватает одного USB-шнура.

Защита от кривых рук. Довести микроконтроллер до состояния кирпича с помощью прямой прошивки довольно легко, сильно напрягаться не надо. При работе с бутлоадером до потенциально опасных настроек вам не добраться.

Пользователь может самостоятельно запрограммировать загрузчик в чистый микроконтроллер. Для этого в IDE интегрирована поддержка программатора на основе проекта AVRDude. Поддерживается несколько типов популярных дешёвых программаторов.

Почему Arduino?

Существует множество микроконтроллеров и платформ для осуществления «physical computing».  Parallax Basic Stamp, Netmedia's BX-24, Phidgets, MIT's Handyboard и многие другие предлагают схожую функциональность. Все эти устройства объединяют разрозненную информацию о программировании и заключают ее в простую в использовании сборку.  Arduino, в свою очередь, тоже упрощает процесс работы с микроконтроллерами, однако имеет ряд преимуществ перед другими устройствами для преподавателей, студентов и любителей:

Низкая стоимость – платы Arduino относительно дешевы по сравнению с другими платформами. Самая недорогая версия модуля Arduino может быть собрана в ручную, а некоторые даже готовые модули стоят меньше 50 долларов.

Кросс-платформенность – программное обеспечение Arduino работает под ОС Windows, Macintosh OSX и Linux. Большинство микроконтроллеров ограничивается ОС Windows.

Простая и понятная среда программирования – среда Arduino подходит как для начинающих пользователей, так и для опытных. Arduino основана на среде программирования Processing, что очень удобно для преподавателей , так как студенты работающие с данной средой будут знакомы и с Arduino.

Программное обеспечение с возможностью расширения и открытым исходным текстом – ПО Arduino выпускается как инструмент, который может быть дополнен опытными пользователями. Язык может дополняться библиотеками C++. Пользователи, желающие понять технические нюансы, имеют возможность перейти на язык AVR C. Соответственно, имеется возможность добавить код из среды AVR-C в программу Arduino.

Аппаратные средства с возможностью расширения и открытыми принципиальными схемами – микроконтроллеры ATMEGA8 и ATMEGA168 являются основой Arduino.  Схемы модулей выпускаются с лицензией Creative Commons, а значит, опытные инженеры имеют возможность создания собственных версий модулей, расширяя и дополняя их. Даже обычные пользователи могут разработать опытные образцы с целью экономии средств и понимания работы.
