Блок питания обеспечивает подачу напряжения в 5 вольт процессору. Его трансформатор расположен за входной колодкой. Для ремонта его достаточно легко достать.
LG и Samsung

С 2009 года машины LG и Samsung начали производиться с участием корпорации Flextronics. В блоках питания стиральных машин LG и Самсунг используется понижающий трансформатор с первичной обмоткой 230 вольт и вторичной – 12 вольт.

Принцип получения 5 вольт у машин Самсунг и LG:

    вторая обмотка снимает 12 вольт AC;
    12 вольт DC снимаются с выпрямителя, образованного диодным мостом;
    вторичная обмотка заземлена с двух сторон с помощью двух резисторов 33 к;
    в конце диодного моста расположен диод, он не участвует в процессе преобразования напряжения;
    в RC-цепи стоит конденсатор 2,2 мФ, фильтр этой цепи снижает пульсации;
    12 вольт преобразуются в 5 через стабилизатор L7805;
    завершает цепочку фильтр с электролитическим конденсатором 470 мкФ.

Выходящие 5 вольт обеспечивают работу стиральной машины Самсунг и LG.

Блок питания, к сожалению, требует ремонта или замены чаще, чем того хотелось бы. Его необходимо проверить первым, если стиральная машина Самсунг или LG отказывается включаться. Тестируем:
Параметр Норма Неисправная деталь
Напряжение, выпускаемое второй обмоткой трансформатора. 12 вольт Трансформатор
DC при поступлении в стабилизатор. 12 вольт Конденсатор 2,2 мФ или выпрямитель
DC на выходе из стабилизатора. 5 вольт Микросхема стабилизатора L7805 или конденсатор 470 мкФ
Ariston и Indesit

Используют импульсные блоки питания. Они имеют меньший размер по сравнению с блоками питания LG и Samsung. Несмотря на то, что производятся они, как правило, на базе Flextronics, схема у Ariston и Indesit принципиально отличается.

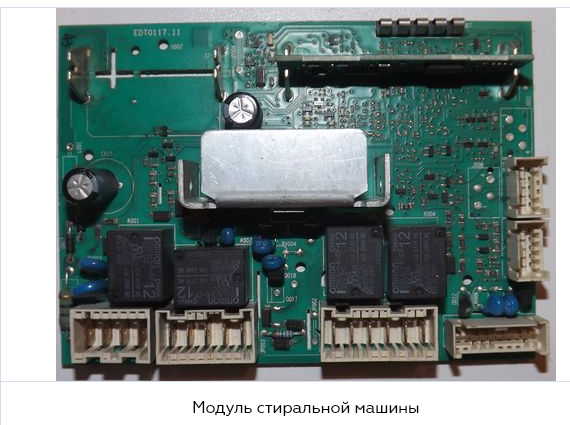

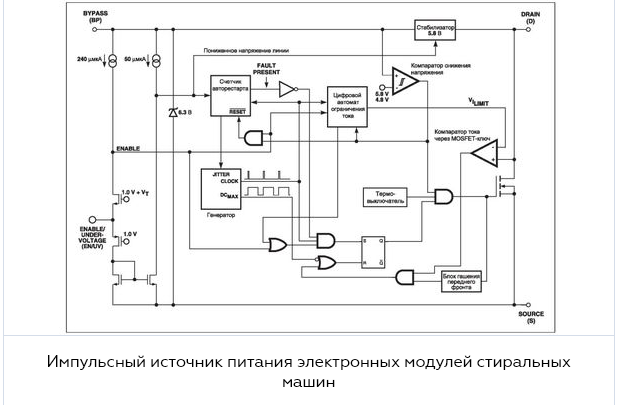

Импульсный источник питания электронных модулей стиральных машин

У машины Индезит/Аристон в начале цепи такого блока находится варистор. Далее напряжение проходит через конденсаторы, резисторы, выпрямитель. После выпрямления оно нарезается импульсами.
Визуально неисправность будет находиться на плате или внутри микросборки. Это могут быть транзисторы, симисторы или тиристоры. Ремонт может также потребоваться защите от коллизий.

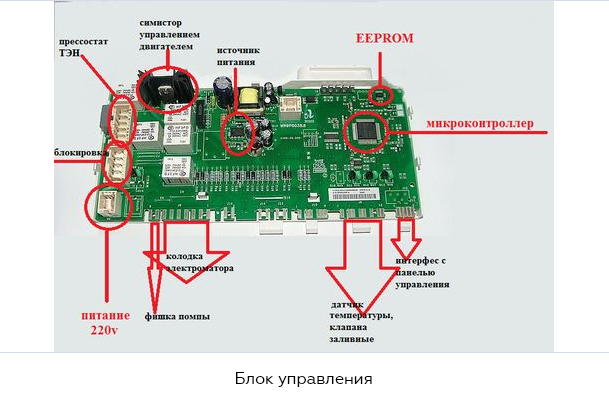

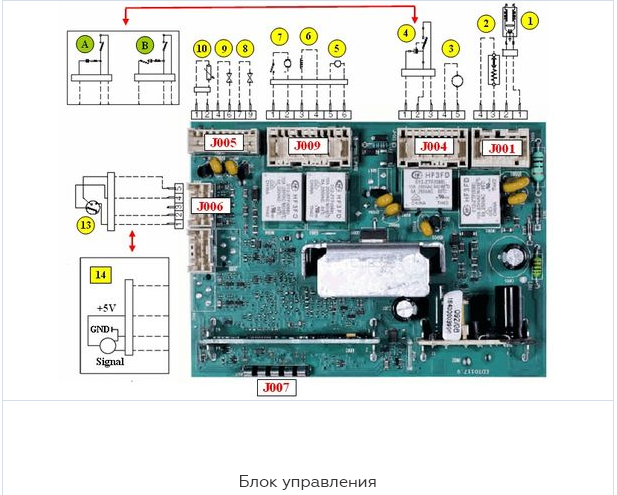

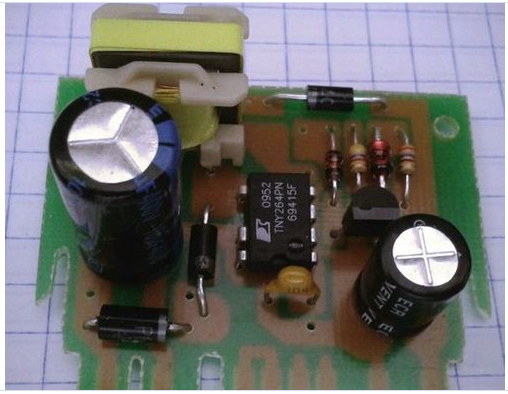

Изучение микросхемы TNY 264 PN, главной детали импульсного блока у Индезит/Аристон, потребует значительного времени. Суть ее работы заключается в следующем:

    первая обмотка заземлена через микросхему;
    импульсы генерируются встроенным импульсным источником питания 5,8 вольт;
    вторичные обмотки у трансформатора 12 и 5 вольт DC;
    вывод BP обеспечивает бесперебойное питание встроенному импульсному источнику;
    вывод EN/UV разрешает вход и отслеживает нестабильность;
    S – для заземления внутренних полупроводников;
    HV RTN замыкает напряжение по первой обмотке.

Такая микросхема защищена от перегрузки, самостоятельно подает импульсы трансформатору и тестирует выходы.

В случае неисправности имульсного блока питания машины Индезит/Аристон потребуется тщательное изучение всех участков микросхем. Целесообразно найти их описания. Схемы блоков питания стиральных машин, как правило, доступны на сайтах производителей или их сервисной технической поддержки, в нашем случае Ariston и Indesit. Зачастую схемы отдельных моделей можно найти по производителю Flextronics.

Перед демонтажем отдельных деталей стиральной машины полезным будет сделать фото крупным планом, чтобы впоследствии не возникло вопросов, откуда взялись те или иные части, и куда что вставлять.

Внешне блок питания можно определить по подведенному питанию и трансформатору (или двум). Он отсоединяется. При работе с электроникой стиральной машины по возможности используйте антистатические аксессуары и одежду (перчатки, напульсники, сапоги).
