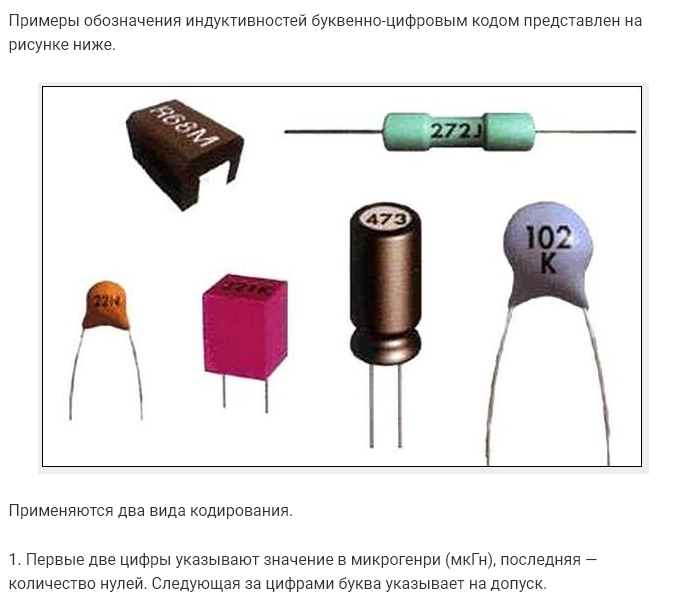

Обычно для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Номинальное значение кодируется цифрами, а допуск — буквами. Примеры обозначения индуктивностей буквенно-цифровым кодом представлен на рис. 6.

Применяются два вида кодирования.

1.   Первые две цифры указывают значение в микрогенри (мкГн, иН), последняя — количество нулей. Следующая за цифрами буква указывает на допуск.

Например, код 101J обозначает 100мкГн± 5%. Если последняя буква не указывается — допуск 20%.

Исключения: для индуктивностей меньше ЮмкГн роль десятичной запятой выполняет буква R, а для индуктивностей меньше 1 мкГн — буква N. Например:

Допуск: D = ±0,3 нГн; J = ±5%; К = ±10%; М = ±20%.

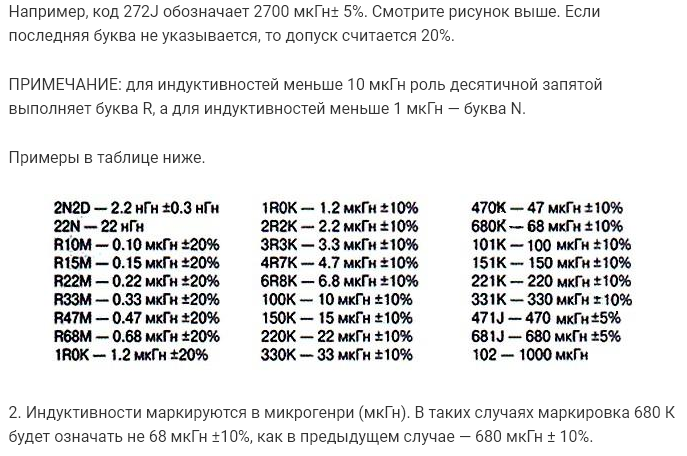

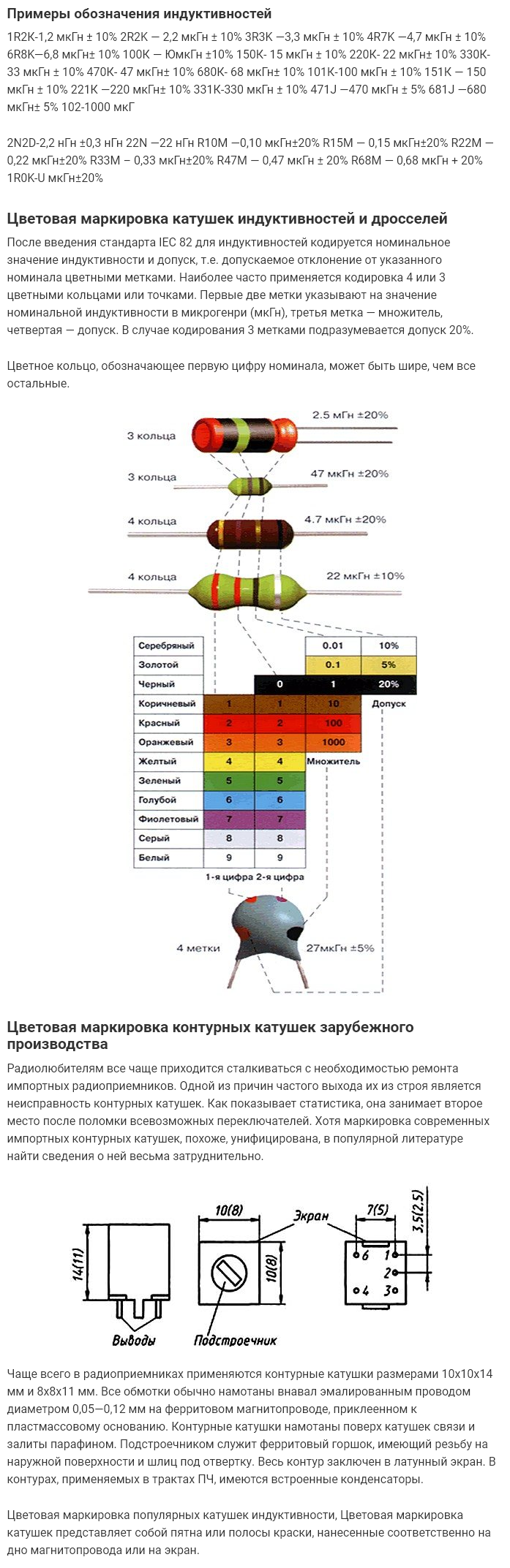

  Примеры обозначений:

2.  Индуктивности маркируются непосредственно в микрогенри (мкГн, иН). В таких случаях маркировка 680 К будет означать не 68 мкГн ±10%, как в случае 1, а 680 мкГн ± 10%.

2N2D-2,2 нГн ±0,3 нГн

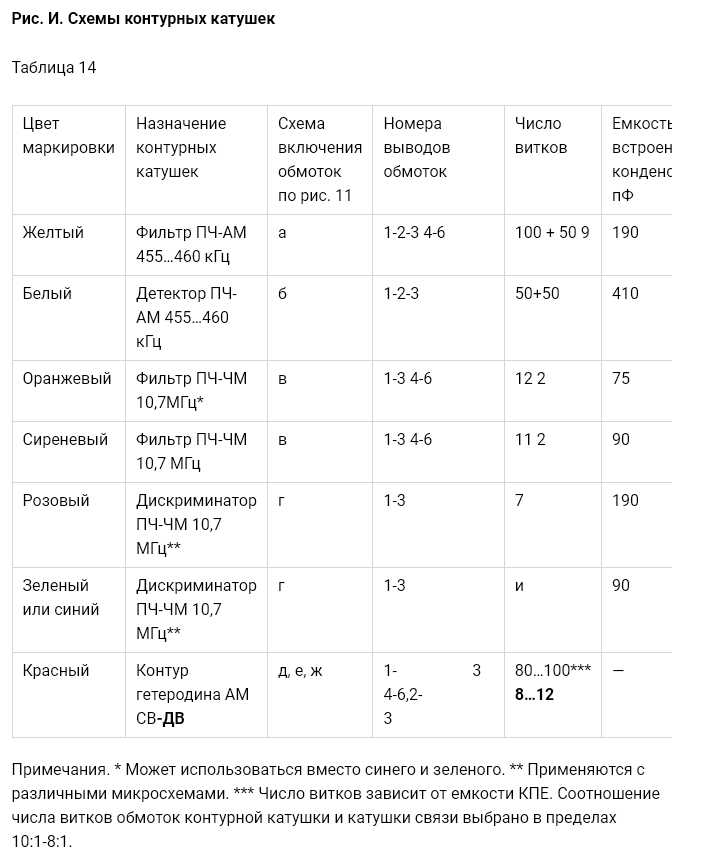

В табл. 14 указаны намоточные данные, назначение, емкость встроенного конденсатора и цветовая маркировка катушек размерами 10 х 10 х 14 мм.

Контурные катушки размерами 8x8x11 мм имеют то же назначение и емкость встроенного конденсатора,но их обмотки могут быть намотаны более тонким проводом, и содержать большее число витков. Эти катушки менее ремонтопригодны, чем катушки размерами 10x10x14 мм.

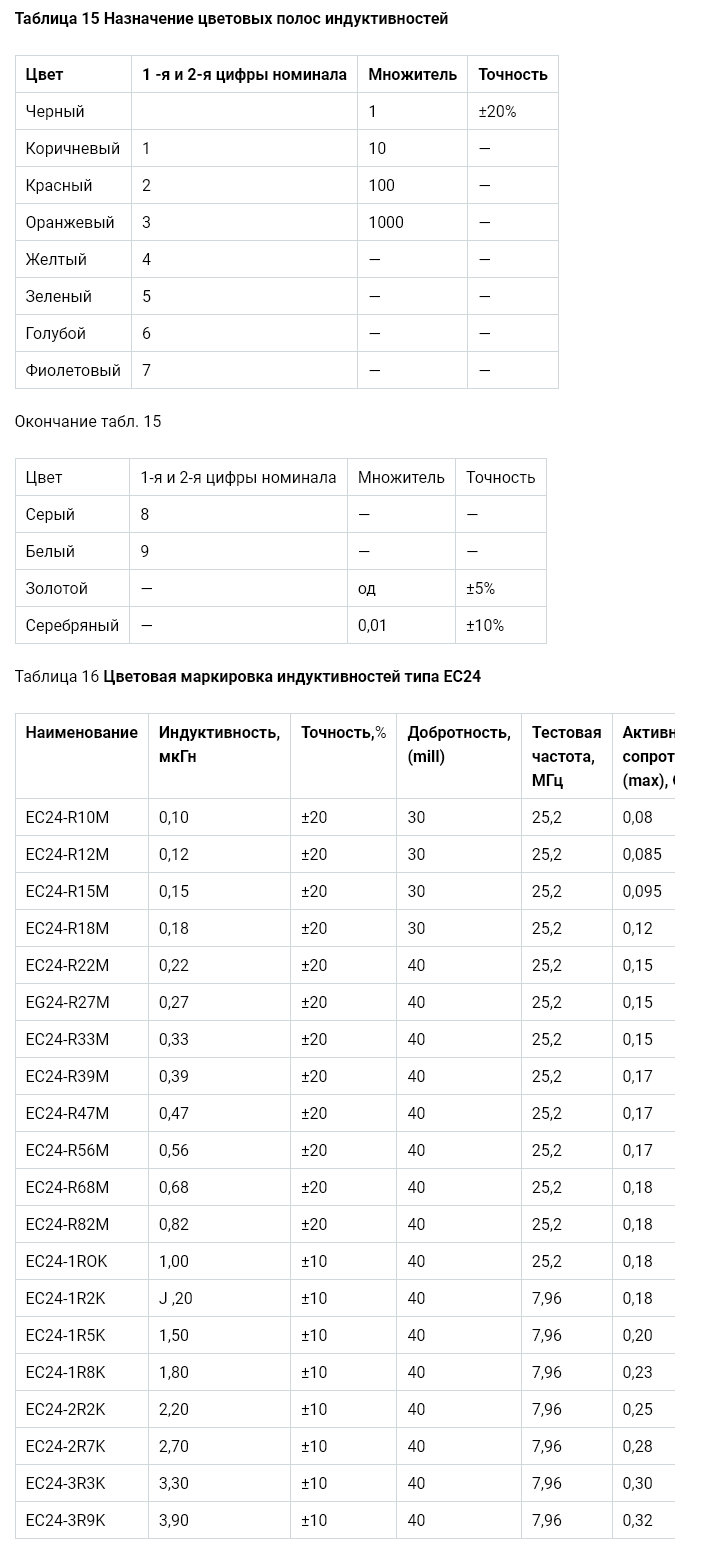

Назначение цветов полосок приведено в табл. 15. Так, например, индуктивность, на которую нанесены красная, желтая, коричневая и черная полоски, имеет номинал 2,4×10 = 24 мкГн и точность 20%.

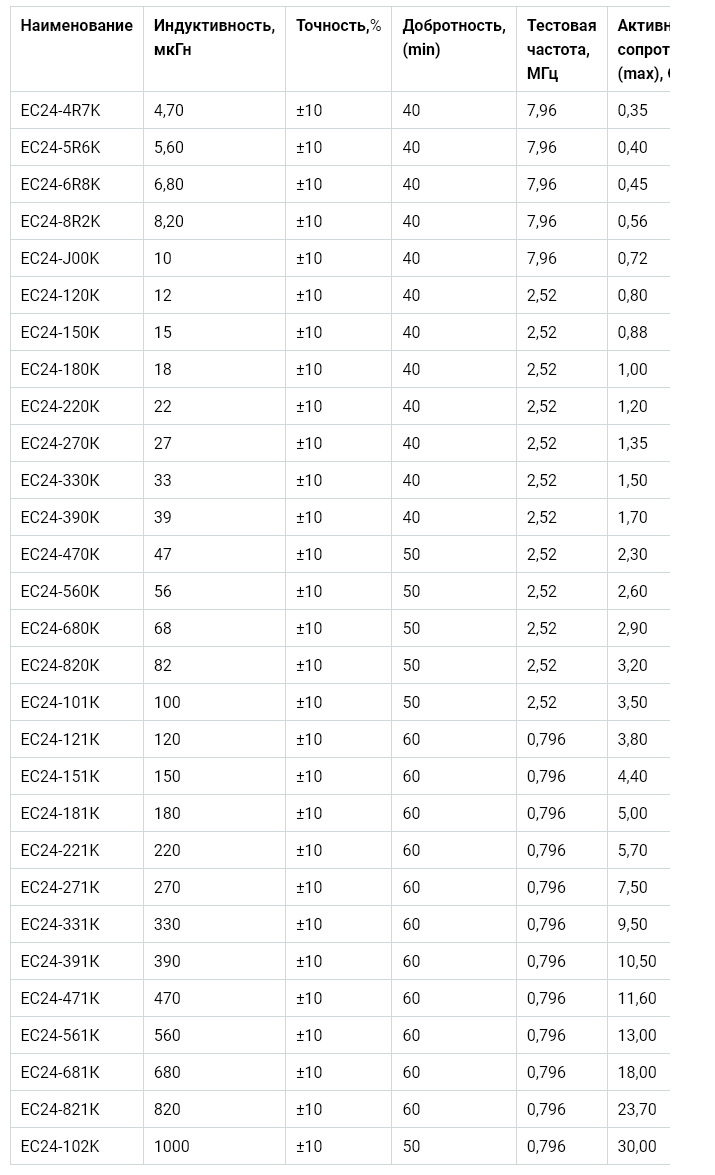

Полный список всех типономиналов индуктивностей серии ЕС24 и их параметры приведены в табл. 16.
