Станок предназначен для шлифования плоских поверхностей различных изделий, закрепленных на зеркале стола, магнитной или электромагнитной плите или в приспособлении. В пределах, допустимых кожухом, возможно шлифование пазов и фасонных поверхностей.

По специальному заказу за отдельную плату вместе со станком может быть поставлен ряд приспособлений, расширяющих технологические возможности станка.

С применением различных приспособлений возможно профильное шлифование различных деталей. Точность профиля при этом зависит от метода заправки профиля круга и от применяемого приспособления для крепления деталей.

Станок используется в единичном, мелкосерийном и серийном производстве.

Конструктивные особенности плоскошлифовального станка 3Е711В

На станке возможна работа по циклу, включающему черновые и чистовые подачи, выход на размер, выхаживание. Все переключения сопровождаются световой сигнализацией. Настройка осуществляется двухпредельным датчиком.

Возможно многостаночное обслуживание.

Пыль и шлам смываются охлаждающей жидкостью, затем отделяются магнитным сепаратором, фильтром-транспортером и сбрасываются в лоток. Вместо охлаждения можно применять пылеотсасывающий агрегат. Средний уровень звука LA не должен превышать 77 дБА (корректированный уровень звуковой мощности LpA по ОСТ2 Н89-40—75 не должен превышать 93 дБА). Приставное оборудование подключается готовой электропроводкой со штепсельными разъемами.
Устройство и работа станка модели 3Е711В и его основных узлов

На станине в поперечном направлении по двум V-образным направляющим качения перемещается крестовый суппорт.

По направляющим крестового суппорта — плоской и V-образной в продольном направлении перемещается стол. Стол получает перемещение от гидроцилиндра, закрепленного между направляющими крестового суппорта.

Внутри крестового суппорта в его нижней части закреплены узлы: механизм поперечной подачи, механизм продольного перемещения стола, механизм продольного реверса стола, механизм поперечного реверса стола, распределительная панель, гидропанель.

С задней стороны на станине устанавливается колонна, по вертикальным направляющим качения которой перемещается шлифовальная головка.

Современные аналоги плоскошлифовального станка 3Е711В

3Д711ВФ11 - 600 х 200, производитель Оршанский станкостроительный завод Красный борец

3Л741ВФ10 - 600 х 200, производитель Липецкий станкостроительный завод

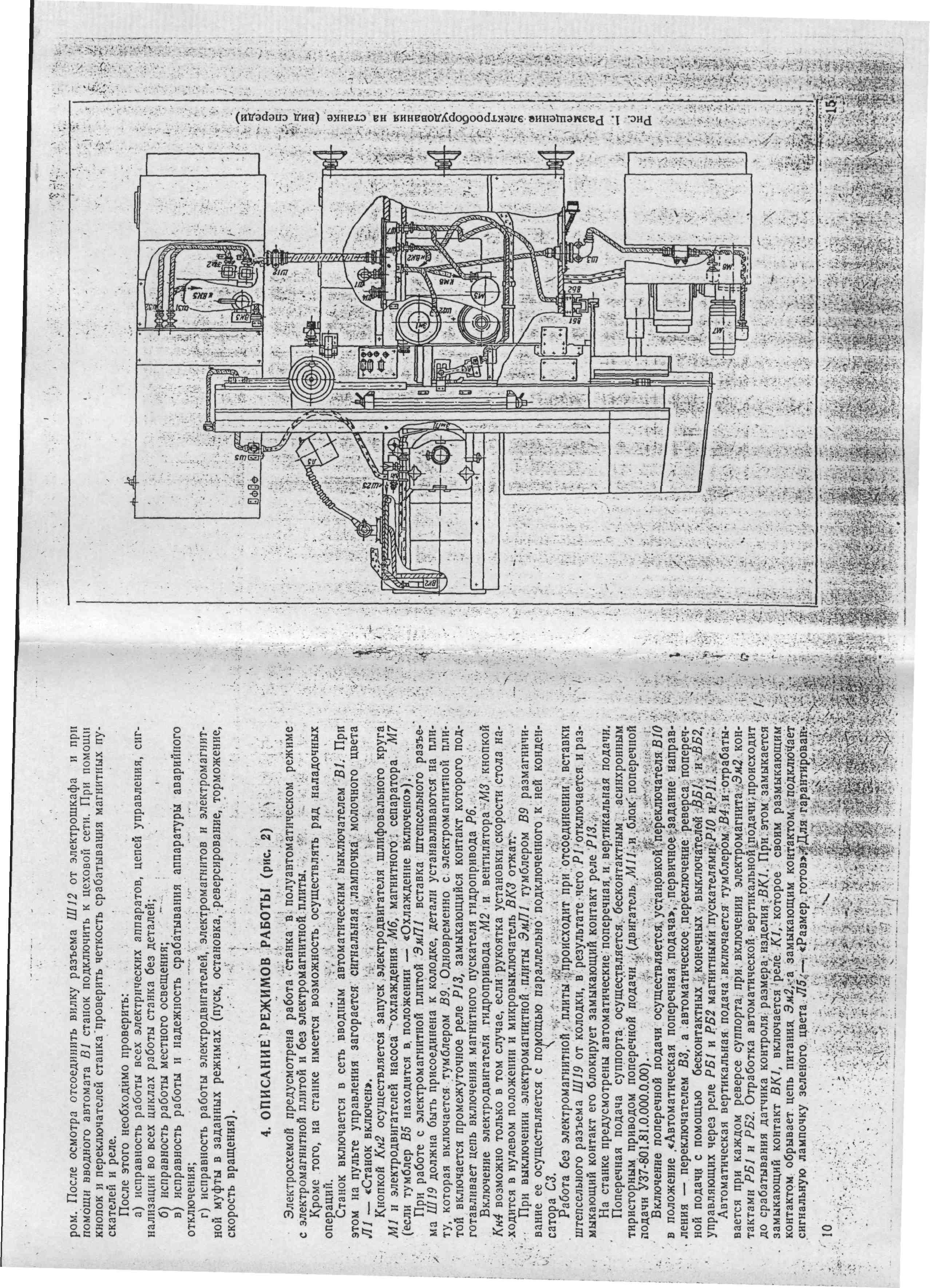

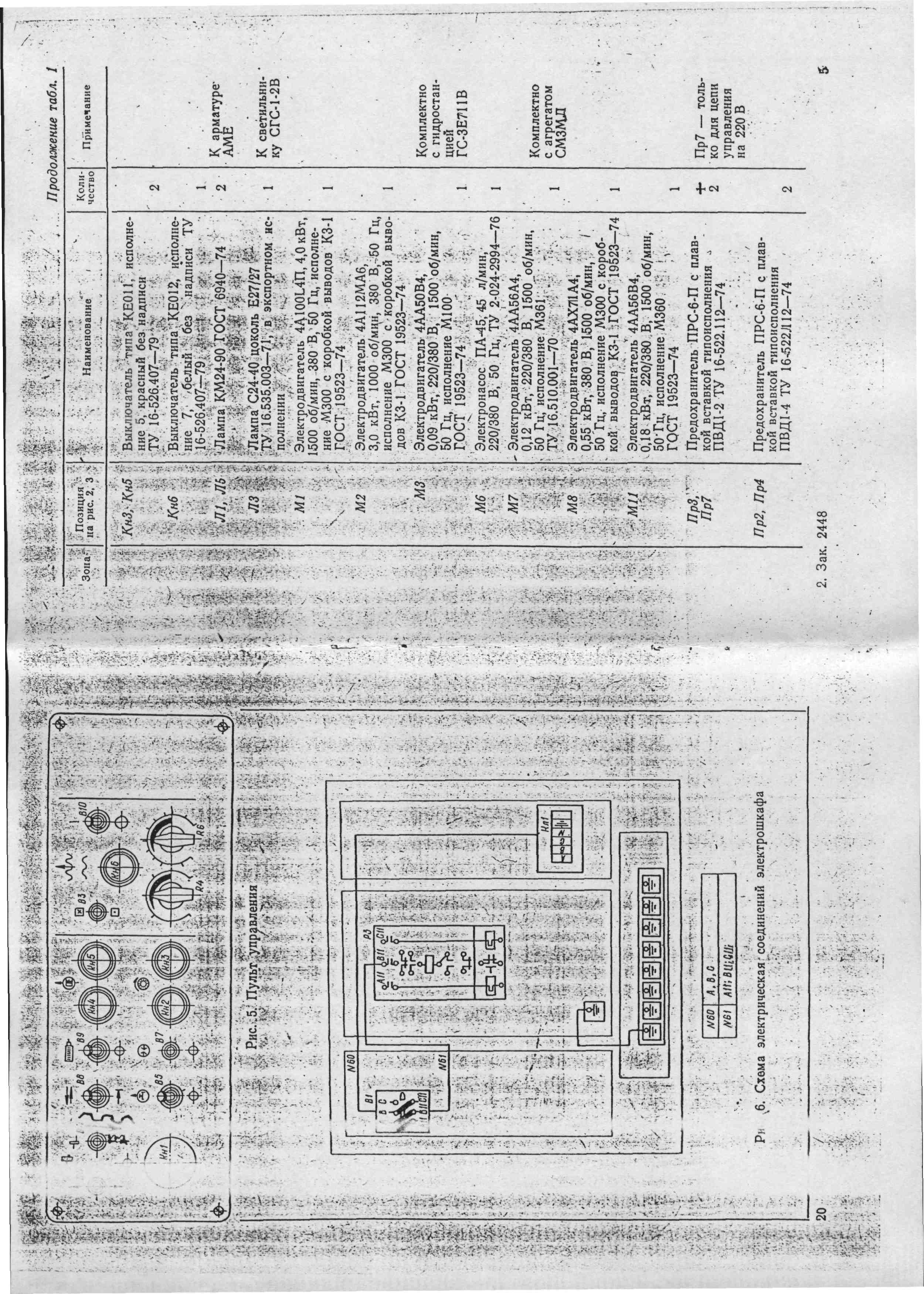

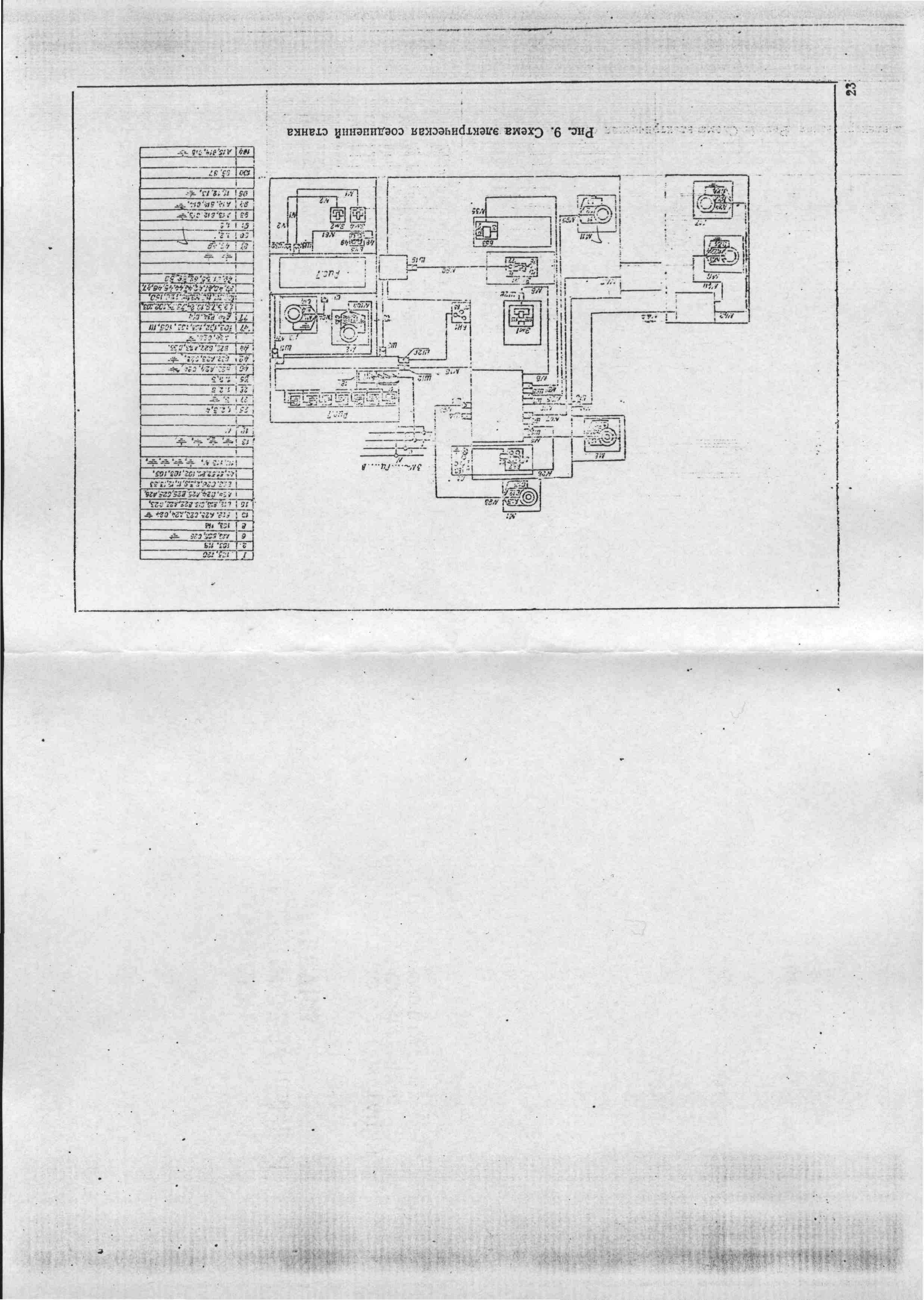

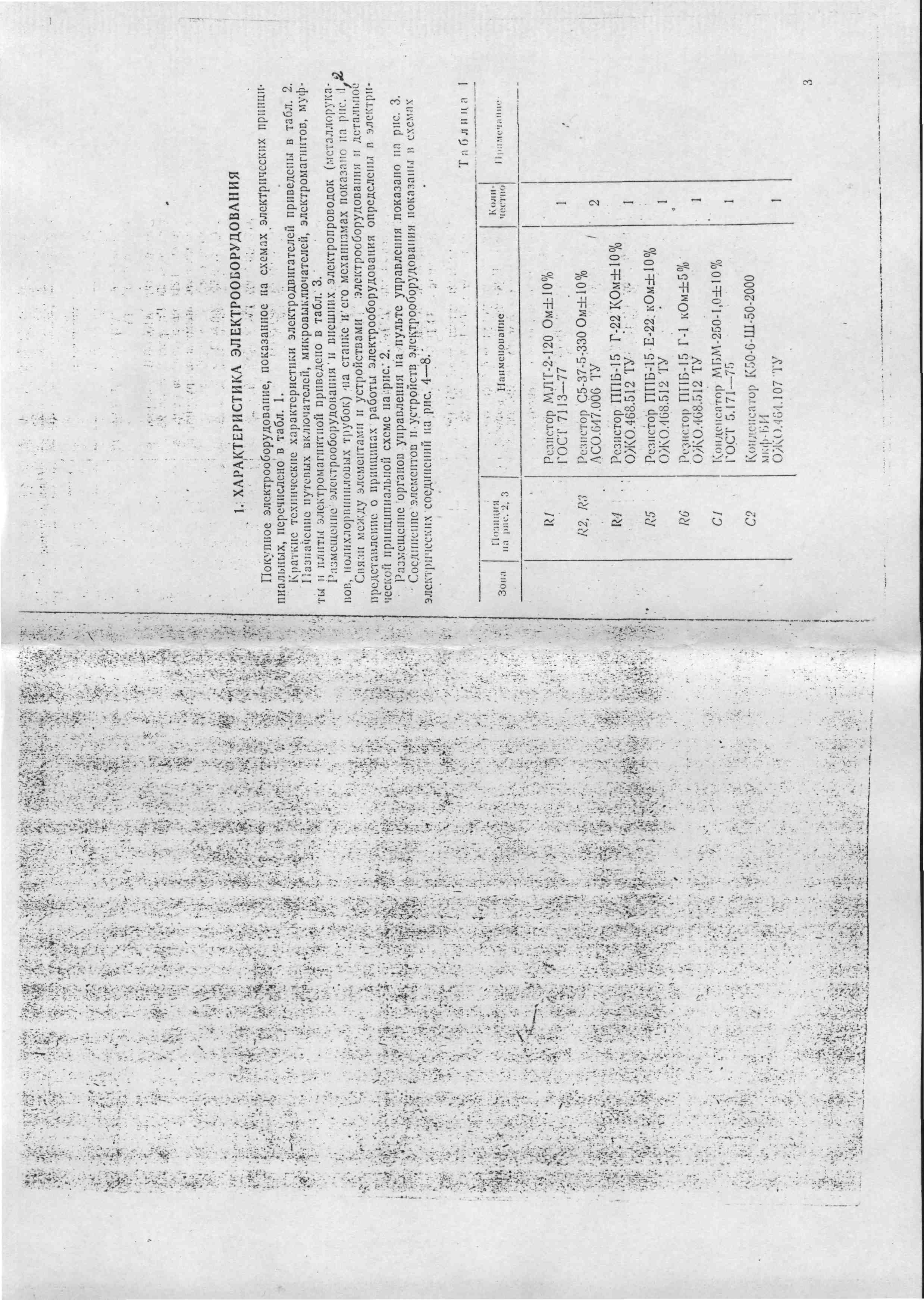

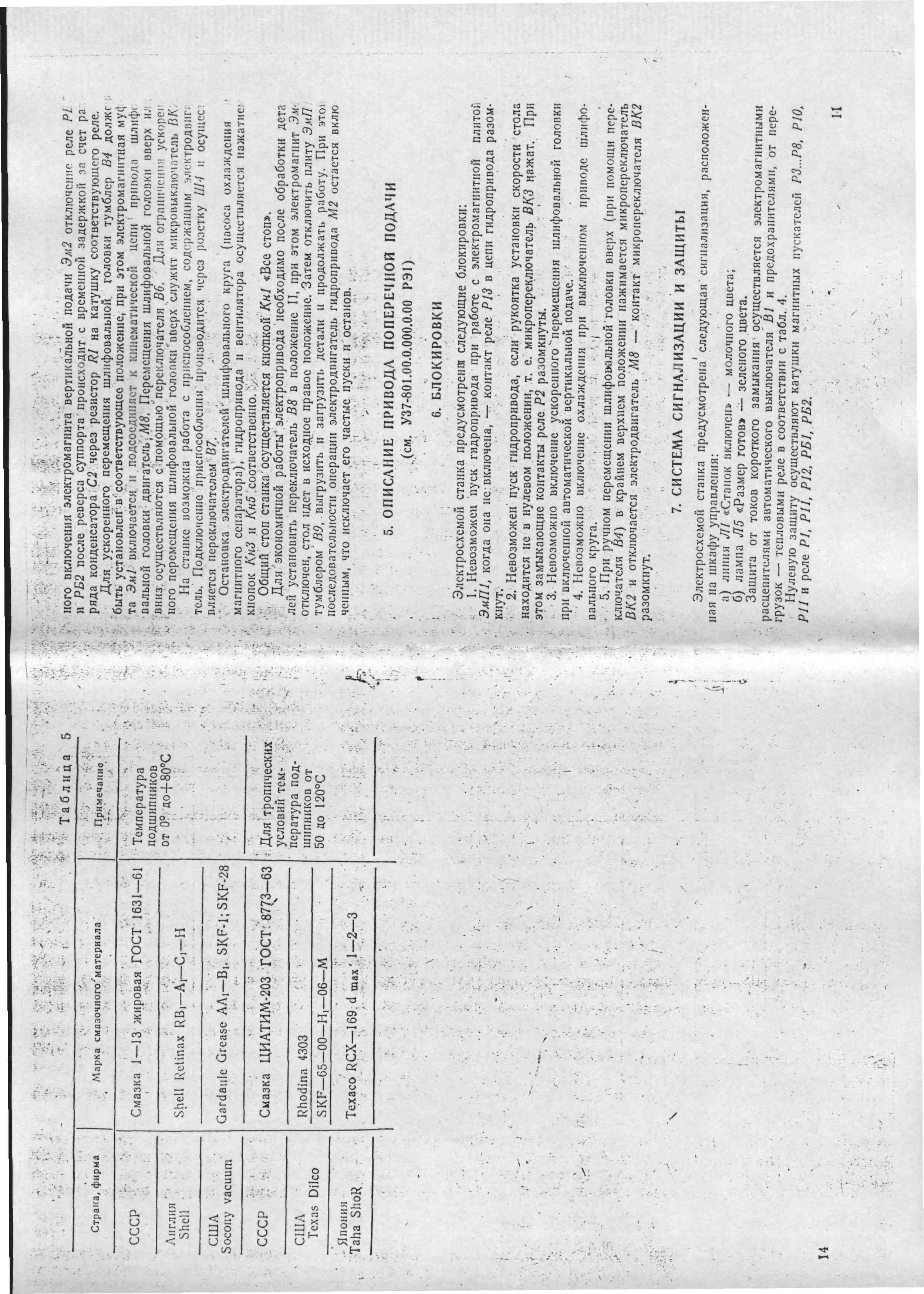

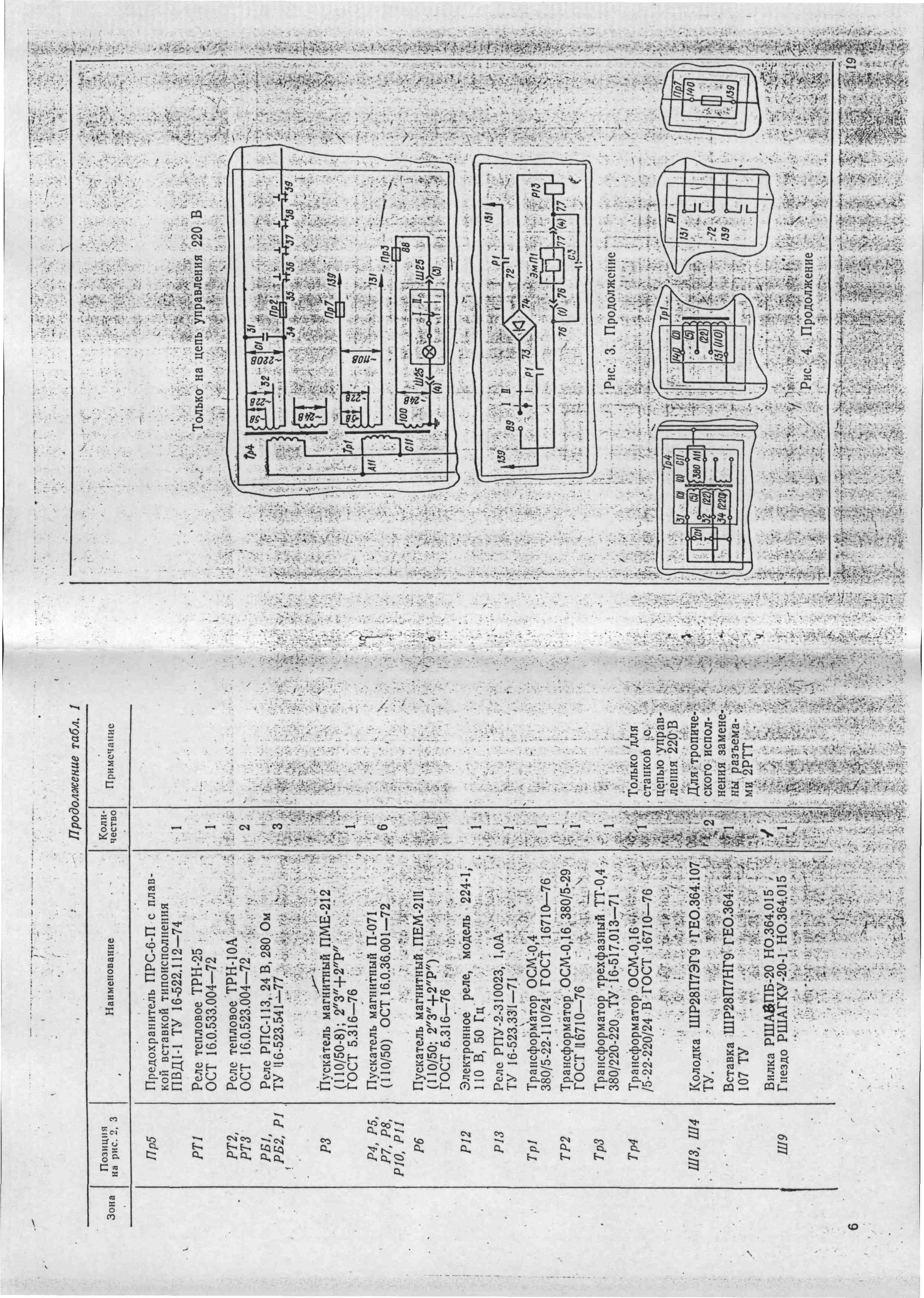

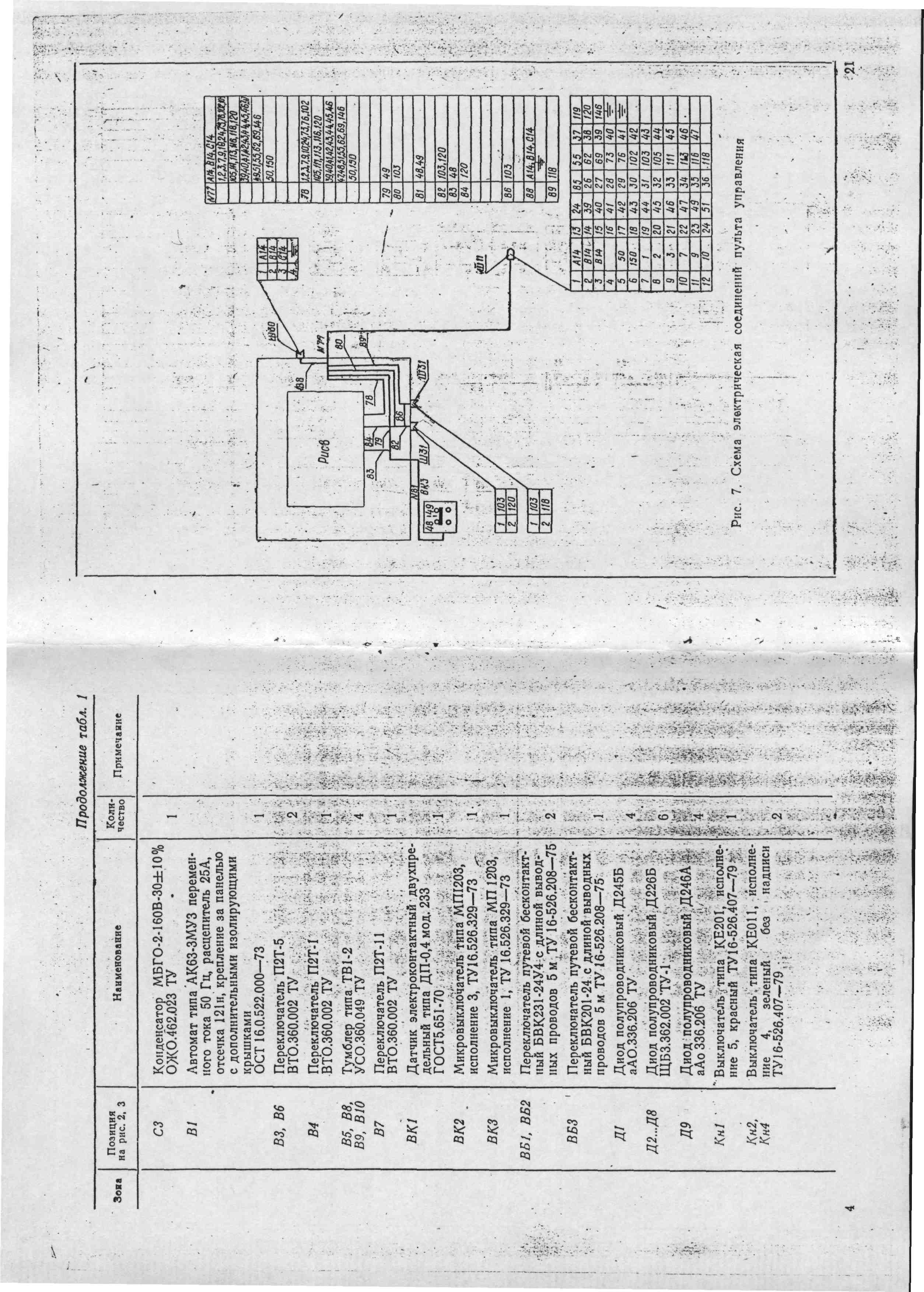

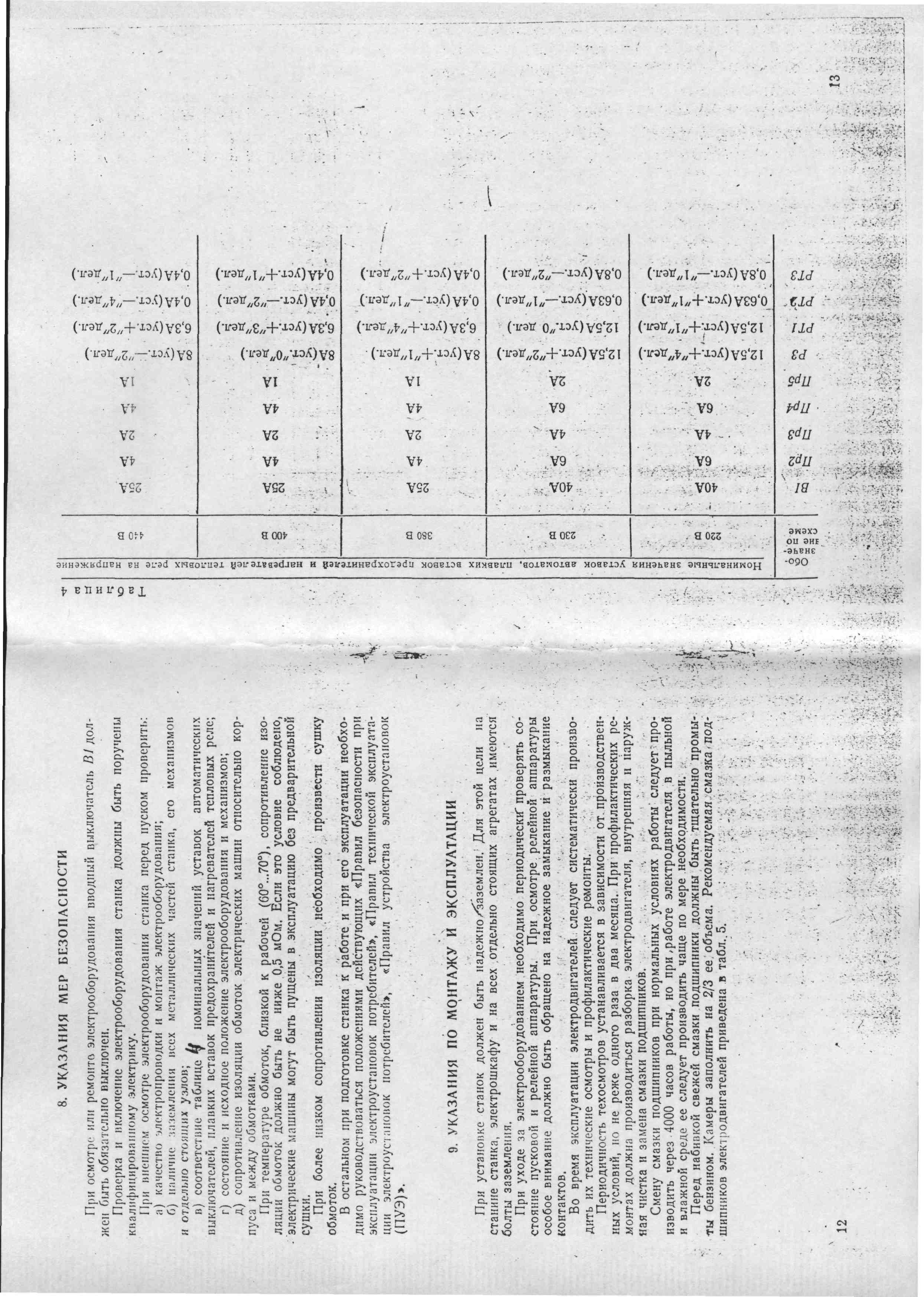

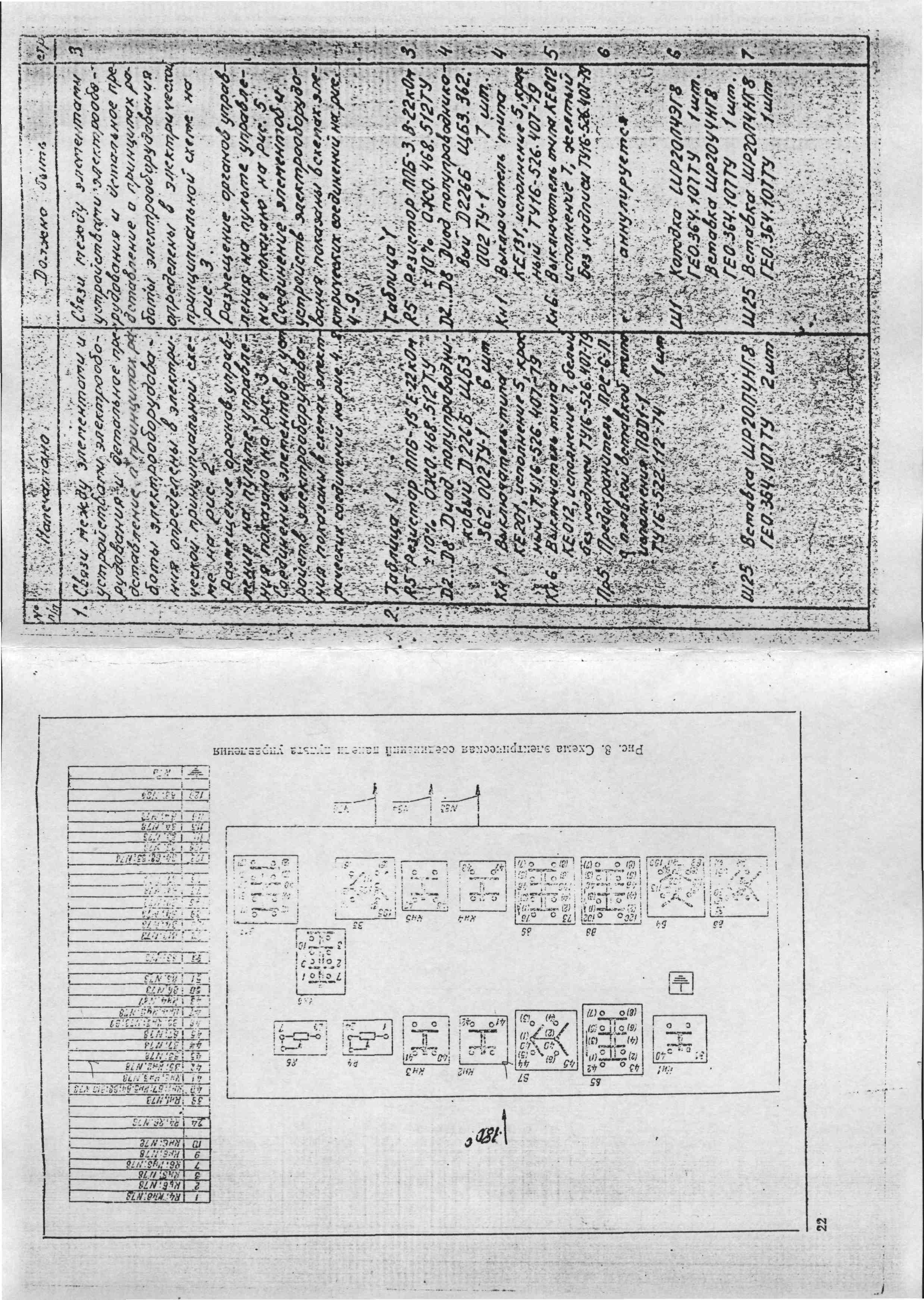

Подвод питающего напряжения осуществляется медным проводом сечением 4 мм². Ввод питающих проводов производится через фланцевый угольник с резьбой трубы З/4", расположенный на правой стенке электрошкафа. Вводные провода заводятся на вводной клеммник КЛ1, расположенный на правой боковой стенке электрошкафа. После этого питающие провода заводятся на вводный автоматический выключатель В1 типа АК63-ЗМ.

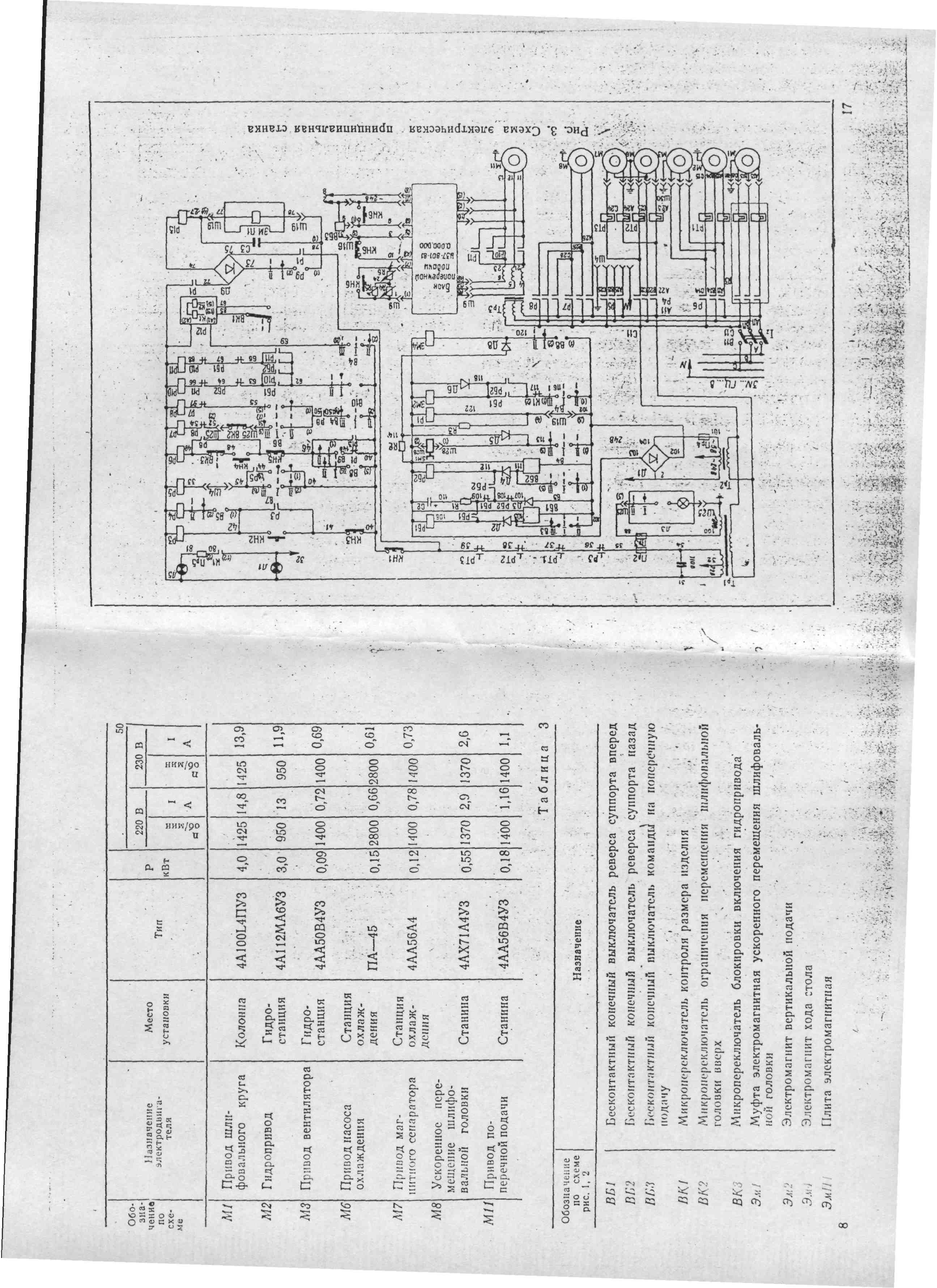

На станке используются следующие-величины напряжений переменного и постоянного тока:

    силовая цепь ~50Гц, 380B
    цепь управления:
        ~50 Гц, 110 В
        ~50Гц, 29В
        постоянный =24 В
    цепь местного освещения ~50 Гц, 24 В
    цепь сигнализации ~50 Гц, 22 В

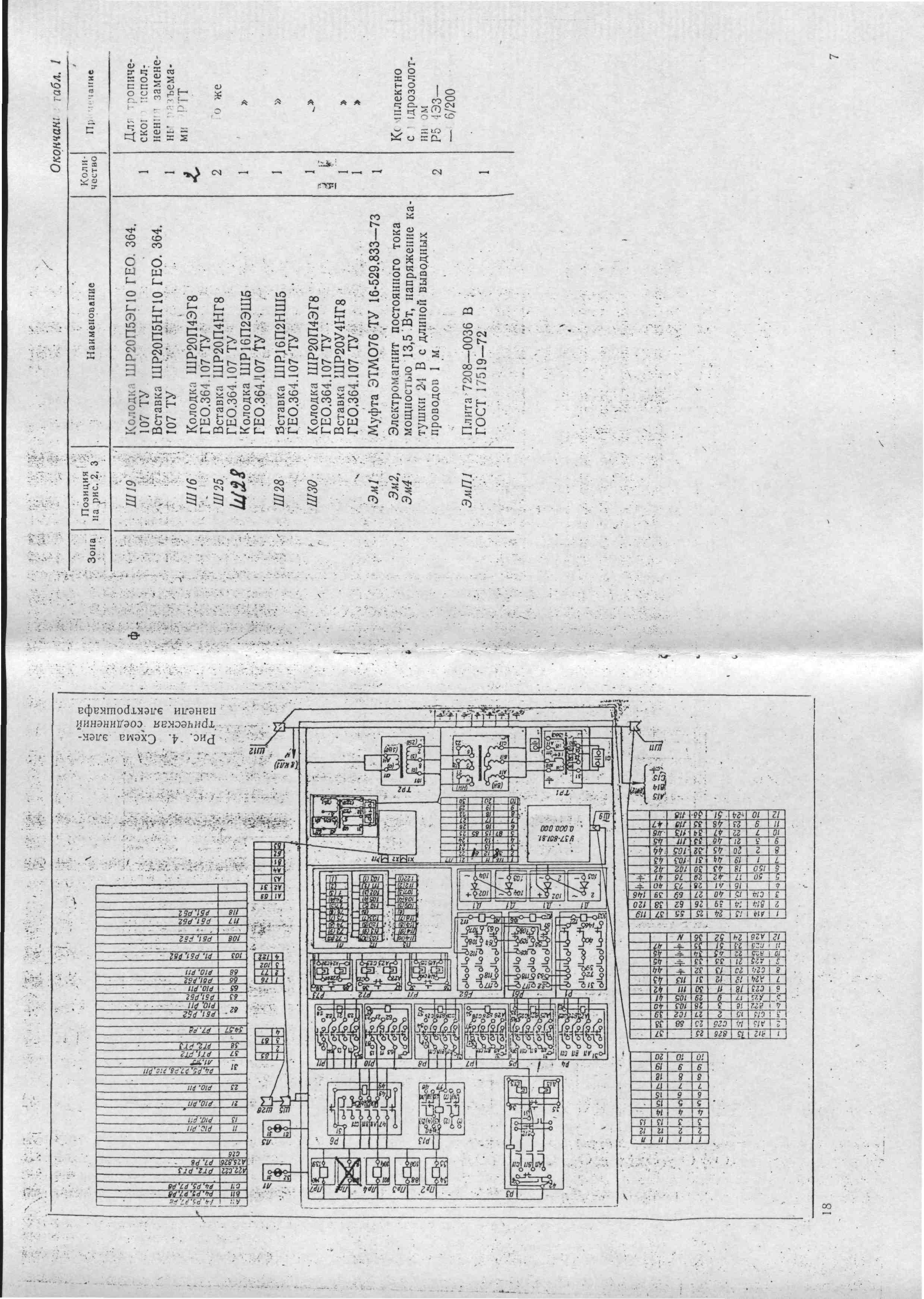

    цепь электромагнитной плиты постоянный =110 В
