Рассматриваем схему эквалайзера с 5-ю полосами регулировки, а также с регулировкой уровня сигнала и баланса на микросхеме CXA1352AS от Sony. Регулировки происходят одновременно по двум каналам, что делает эту схемку удобной для встраивания в какой нибудь простенький стерео усилитель.

Основные параметры схемы следующие:

Напряжение питания, В . . . . . . . . . 4...10
Потребляемый ток, мА. . . . . . . . . . 8
Количество полос эквалайзера. . . . . . 5
Диапазон регулировки, дБ. . . . . . . . 12...+14
Диапазон регулировки громкости, дБ. . . 94...0
Диапазон регулировки баланса, дБ. . . . 66...0
Коэффициент гармоник, % . . . . . . . . 0,25
Отношение сигнал/шум, дБ. . . . . . . . 93

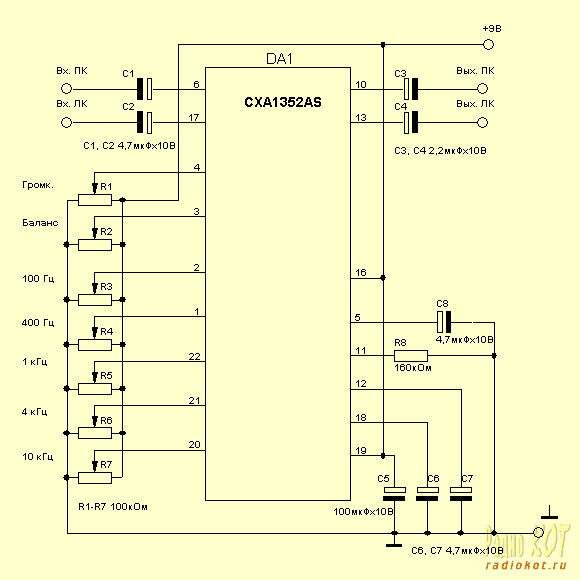

Схема стерео эквалайзера

Резистор R1 регулирует уровень сигнала, R2 - баланс, резисторы R3-R7 усиливают/ослабляют выбранную частоту.

Схема из разряда "спаяю перед ужином".

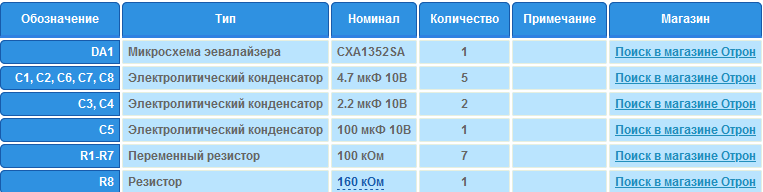

Обозначение на схеме
