Как проверить стабилитрон мультиметром
Название полупроводникового элемента, похожего на диод, говорит само за себя. Он позволяет стабилизировать уже сглаженное напряжение за счёт своих физических особенностей. Зачастую возникает такая необходимость, как проверка стабилитрона. Нужно узнать исправность детали, когда не обеспечивается стабилизация напряжения в цепи, где она установлена.

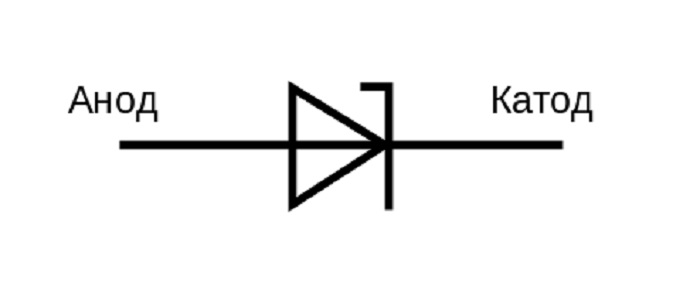

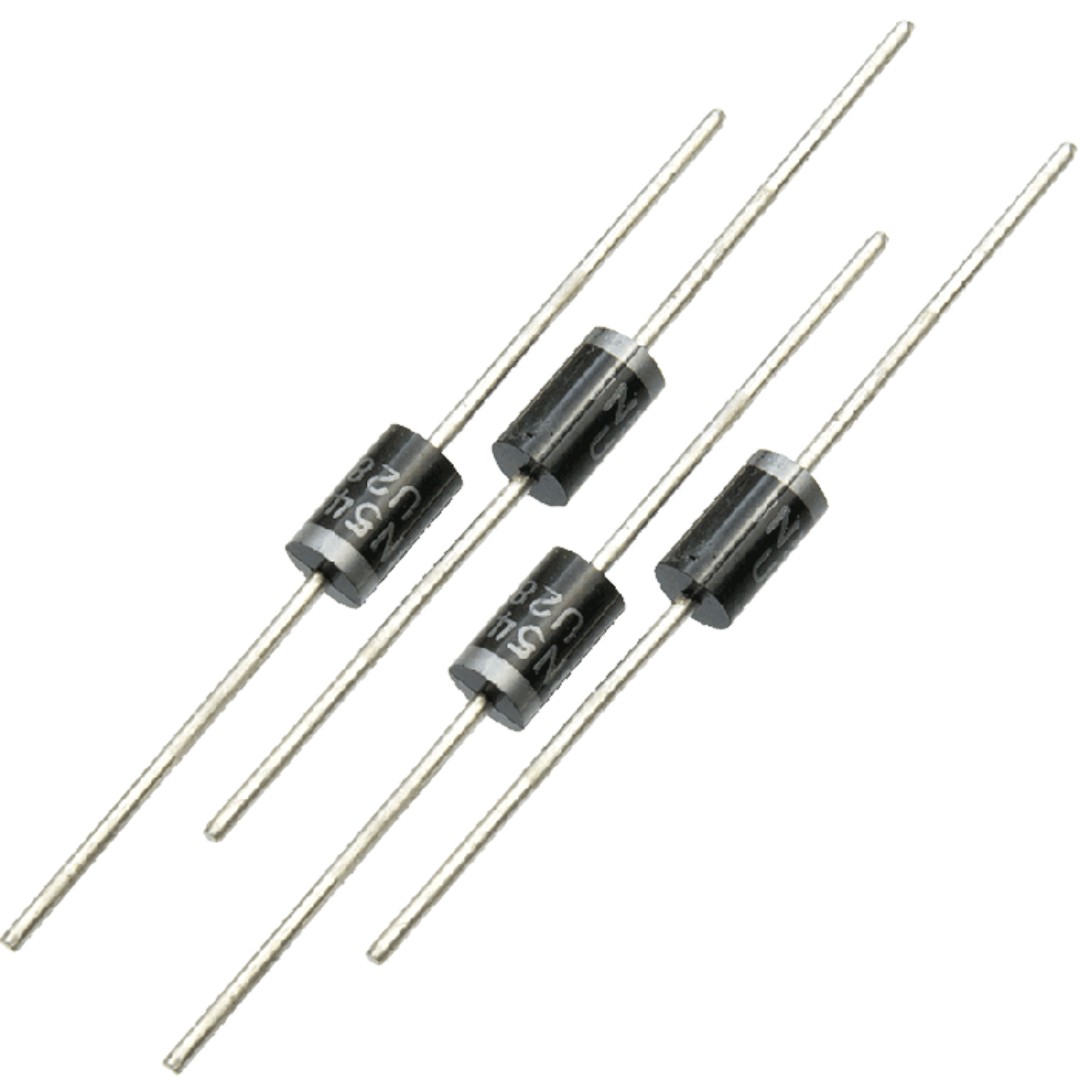

Что такое стабилитрон Практически ни один стабилизатор напряжения не обходится без этого полупроводника. По внешнему виду его легко спутать с диодом. Узнавать, какой из элементов стабилизирует разность потенциалов, можно по маркировке. Диод Зенера (стабилитрон) имеет высокое сопротивление, до тех пор, пока не наступает пробой. Поданное обратное смещение вызывает пробой перехода, и ток начинает быстро увеличиваться, а сопротивление уменьшается в интервале от сотен Ом до его дольных величин. Такой режим работы даёт возможность с определённой точностью поддерживать неизменное значение напряжения на элементе. Главная задача полупроводника – выполнять стабилизацию напряжения. Выпускают в серию детали, рассчитанные на поддержание от 1,8-400 В. Включение радиодетали в схему выполняется параллельно нагрузке.

Полупроводниковые элементы, которые составлены из двух встречно направленных стабилитронов, называют двусторонними (двуханодными).

Классификация этих двухполюсников по функциональному назначению выглядит следующим образом:
детали общего применения (дискретные), по мощности: 0-0,3; 0,3-5; 5-10 Вт и выше;
прецизионные элементы, имеющие в своей структуре сложную микросхему (скрытая структура); ограничительные стабилитроны, предназначенные для подавителей помех. Последние предназначены для кратковременного пропускания импульсного тока величиной до сотни ампер. Длительная работа с большими токами вызывает перегрев детали и тепловой пробой. Внимание! Кремниевый диод (стабилитрон), включенный в схему в обратном направлении, имеет три варианта пробоя:
туннельный, лавинный и вызванный тепловой неустойчивостью.
Их конструкция подразумевает наступление первых двух пробоев до того, как произойдёт тепловое разрушение перехода.
Порядок проверки
Проверку производят обычным тестером, переключив прибор в диапазон для измерений диодов или сопротивления.
Поэлементное описание проверки имеет вид:
на приборе выбирается режим измерения сопротивления; щупы тестера подключаются к выводам детали;
оцениваются показания прибора, высвечиваемые на дисплее. Когда собственный источник питания мультиметра подключен плюсовым щупом к аноду, то на дисплее можно зафиксировать показания сопротивления от нескольких долей Ома до его единиц. После замены местами измерительных щупов при исправном элементе получают бесконечно большое сопротивление. Помня о том, что стабилитрон ведёт себя, как простой диод, устанавливают интервал измерений в кОм. В этом случае сопротивление исправной радиодетали доходит до сотен кОм.
Когда нет возможности освободить оба вывода элемента для измерений, как проверить стабилитроны? Желательно выпаять хотя бы одну из ножек (выводов) полупроводникового прибора. Таким образом разорвать цепь схемы на плате, куда впаян полупроводник. Это позволит избежать искажение показаний при измерениях. Неточность может возникнуть от влияния других элементов, входящих в схему. Кроме того, нужно обесточить плату, на которой находится проверяемый элемент.
